1. Einführung to top

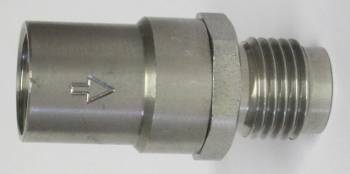

APSON Rückschlagventile BSV-2005 G1/4" mit
Flachdichtung sind automatisch schaltende, kompakte
Tellerventile aus Edelstahl. Sie geben den Mediumdurchfluss in einer
Richtung frei und sperren ihn in Gegenrichtung. Sie gehören deshalb zur
Gruppe der Sperrventile (DIN 24 300). APSON Rückschlagventile
gewährleisten durch die strömungsgünstige Form der Innenteile einen
besonders widerstandsarmen Mediumdurchfluss.
2. Aufbau und Funktion to top
Die Abdichtung erfolgt durch einen federbelasteten Ventilteller und
Dichtring. Die Hub-Begrenzung sichert eine freie Austrittsöffnung. Das
Rückschlagventil ist je nach Öffnungsdruck auch als Saug- und
Sicherheitsventil einsetzbar.
3. Technische Daten to top
Benennung: |
APSON Rückschlagventil BSV-2005 G1/4" mit
Flachdichtung |
Anschlussgewinde: |
Eingang G1/4", Ausgang G1/4" |
Medien: |
Lacke, Lösemittel, Laugen, Luft (andere Medien auf Anfrage) |
Betriebsdruck: |
0,5 bis 25 bar (oder gemäß Kundenwunsch) |
Arbeitsdruck: |
0,3 bar (andere Arbeitsdrücke auf Anfrage) |
Gehäuse und Ventilsitz: |
Edelstahl |
Druckfeder: |
Federstahl, V2A |
Dichtung: |
Kalrez™, (Zalak™ auf Kundenwunsch) |
Temperaturbereich: |
-40 ... +100 °C |
4. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Rückschlagventil BSV-2005 G1/4" mit Flachdichtung |
100-A014-5 |
