1. Einführung to top

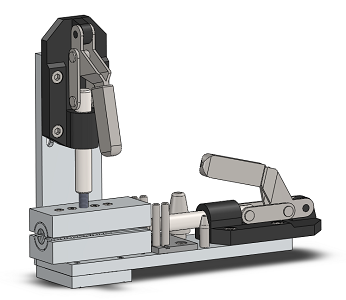

Das APSON Schlauchmontagewerkzeug
HMT-1012 ist ein Kombiwerkzeug zum Ablängen und
Aufweiten von gewebearmierten Hochdruckschläuchen. Das Werkzeug
ist ausgestattet mit mehreren Aufweitdornen mit
unterschiedlichem Kopfdurchmesser und zwei paar
Anpassschalen für unterschiedliche Schlauchdurchmesser.
Dieses Werkzeug wird überall dort angewendet, wo
Vor-Ort-Montage erforderlich ist und falls schwer
handhabbare steife Schläuche genau abzulängen und nur
mühsam aufzuweiten sind.
2. Leistungsmerkmale to top
-
Schnell einstellbare Fixiervorrichtung mit
unterschiedlichen Schlauchpassschalen.
-
Schnell einstellbare Aufweitvorrichtung mit
unterschiedlichen Dorngrößen.
-
Schnelle Schlauchfixierung und optimale
Schlauchschnittfläche.
-
Einfache Handhabung, ohne spezielle Werkzeuge.
-
Geringes Gewicht, optimal für mobilen Einsatz.
3. Aufbau und Funktion to top
Das APSON Schlauchmontagewerkzeug
HMT-1012 besteht aus einem formstabilen Rahmen an dem zwei
Spannvorrichtungen rechtwinklig zueinander angeordnet sind. Die vertikale
Vorrichtung dient zum Fixieren des Schlauches und ist mit dem Rahmen
verstellbar verschraubt und somit dem Schlauchdurchmesser
anpassbar.

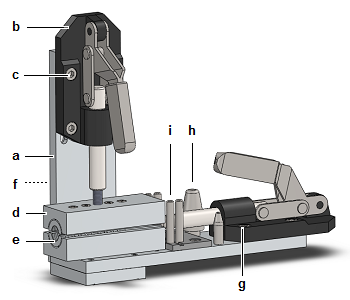

Legende: a=Werkzeugrahmen,
b=Fixiervorrichtung, c=Verstellschrauben, d=Fixierbacken,
e=Schlauchpassschalen, f=Alternative Schlauchpassschalen (rückseitig
angebracht, deshalb im Bild nicht sichtbar), g=Aufweitvorrichtung,
h=Aufweitdorne, i=Schneidführungen.
Achtung: Aufgrund ihrer Bauart können die
Mechanismen der Spannvorrichtungen in ihren Endlagen große Kräfte ausüben.
Zum Vermeiden von Quetschungen sind Handschuhe zu tragen und die Hebel der
Spannvorrichtungen nur im Bereich der Griffe, und nur langsam zu
betätigen!
Gebrauch: 1. Schrauben Sie den richtigen
Aufweitdorn am Stößel der Aufweitvorrichtung an. 2. Vor dem Einspannen eines Schlauches, wählen Sie
das richtige Paar Schlauchpassschalen aus und bringen
Sie sie an der Innenfläche der Fixierbacken an. 3. Lockern Sie die vier
Verstellschrauben der vertikalen Fixiervorrichtung auf der Rückseite des
Rahmens, sodass sie sich verschieben lässt. 4. Öffnen Sie den Betätigungshebel der horizontalen
Aufweitvorrichtung. 5. Bei geöffnetem
Betätigungshebel der Fixiervorrichtung, schieben Sie den Schlauch zwischen
die Schlauchpassschalen bis zum Aufweitdorn der Aufweitvorrichtung.
6. Schieben Sie die offene(!)
Fixiervorrichtung so weit wie möglich nach unten und ziehen Sie die
Schrauben wieder an (so dass der Schlauch beim Schließen der
Fixiervorrichtung einwandfrei eingespannt werden kann). 7. Schließen Sie vorsichtig den Hebel der
Fixiervorrichtung. 8. Schneiden Sie den
Schlauch ab (zwischen den Schneidführungen). 9. Öffnen Sie die Fixiervorrichtung und entfernen
Sie den Schlauchabschnitt (Rest). 10. Bei
geöffneter Fixiervorrichtung, schieben Sie den Schlauch wieder zwischen
die Schlauchpassschalen bis vor den Aufweitdorn (ca. 5 mm davor,
oder nach Erfordernis) der offenen Aufweitvorrichtung
und schließen Sie die Fixiervorrichtung. 11. Betätigen Sie vorsichtig und langsam den Hebel
der Aufweitvorrichtung mehrmals hin und her, bis der Schlauch aufgeweitet
ist.
4. Technische Daten to top
Benennung: |
APSON Schlauchmontagewerkzeug HMT-1012 |
Größen der Schlauchpassschalen: |
DN4, DN6, DN12 mm * |
Größen der Aufweitdorne: |
DN4, DN6, DN12 mm * |
Abmessungen, L x B x H: |
ca. 210 x 46 x 176 mm |
Masse: |
ca. 1,5 kg |
* Oder gemäß Kundenspezifikation.
5. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Schlauchmontagewerkzeug HMT-1012 |
100A1419 |
Optionen: Gemäß Kundenspezifikation.
