Glas-Siphon GSI-1019

Glas-Siphon GSI-1019
Prospekt ~ 0.25 MBDownload

1. Einführung to top

Das APSON Glas-Siphon GSI-1019 ist ein einfaches Sichtkontrollgerät für (fast) drucklose Abschnitte von Medienversorgungssystemen (z. B. für transparente flüssige Trennmittel). Es ist beständig gegen Säuren, Laugen und Lösemittel.

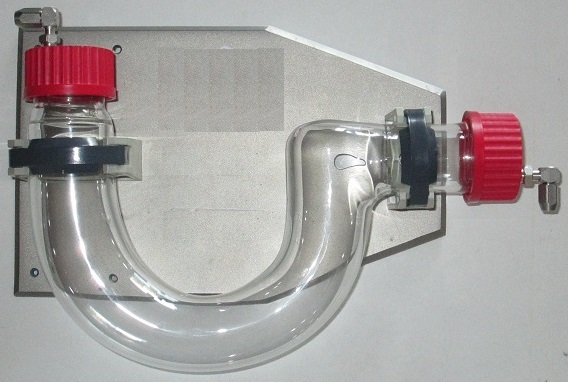

Abb. 1: APSON Glas-Siphon GSI-1019

2. Leistungsmerkmale to top

  • Sichtkontrollgerät bzw. Schauglas für Wandmontage.
  • Leicht montierbar und demontierbar, mittels Rohrklemmen.
  • Gute Sichtkontrolle aufgrund hoch-transparentem Glas.
  • Einfache Handhabung, erfordert keine speziellen Werkzeuge.

3. Aufbau und Funktion to top

Das APSON Glas-Siphon GSI-1019 besteht aus einem U-formigen Glaskörper mit einem vertikalen und horizontalen Anschluss. Die jeweiligen Siphonenden sind mit Überwurfmuttern, Edelstahl-Deckeln mit Anschlussgewinden, und O-Ringen verschlossen. Das Siphon ist mittels zwei Rohrklemmen an Montagewänden im Blickfeld des Beobachters anzubringen.
Achtung: Bei Arbeiten am oder in der Nähe des Glas-Siphons ist Schützausrüstung (Schutzbrille, Schutz-Handschuhe, usw.) zu tragen! Jegliche unverhältnismäßige mechanische Gewalteinwirkung am Glaskörper ist zu vermeiden!

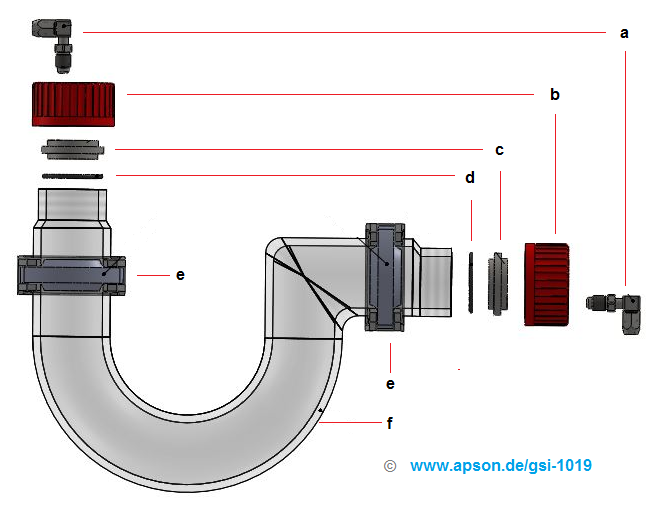

Abb. 2: APSON Glas-Siphon GSI-1019 - Aufbau
Legende: a = Schlauchverschraubungen, b = Überwurfmuttern, c = Deckel mit Gewinde für Schlauchverschraubung, d = O-Ringe, e = Rohrklemmen, f = Glas-Siphon.

4. Technische Daten to top

Benennung: APSON Glas-Siphon GSI-1019
Maximaler Druckbereich: -0.2 bar bis +0.1 bar
Material: Glaskörper: Borosilikat-Glas; Überwurfmuttern: Polybutylenterephthalat (PBT); Siphondeckel: Edelstahl 1.4305
O-Ringe: Viton™ *
Anschlüsse: APSON Schlauchverschraubungen, 2 Stück, G1/4" *
Abmessungen, L x H [mm]: ca. 315x 250, Siphon Durchmesser: 50 mm
Masse: ca. 750 g (ohne Rohrschellen)
* Oder gemäß Kundenspezifikation.

5. Bestell-Daten to top

Benennung Bestell-Nr.
APSON Glas-Siphon GSI-1019 020A005
Optionen: Gemäß Kundenspezifikation.
