1. Einführung to top

APSON SL-Gerade-Verschraubungen und APSON SL-Adapter (SL = Schlauch) werden hauptsächlich in der Lackierindustrie eingesetzt. Sie verbinden normalerweise Lack- und Lösemittel-Schläuche mit standardmäßigen Ventilblöcken bzw. Lackwechslern und mit anderen Anschlüssen mit kompatiblen Maßen.

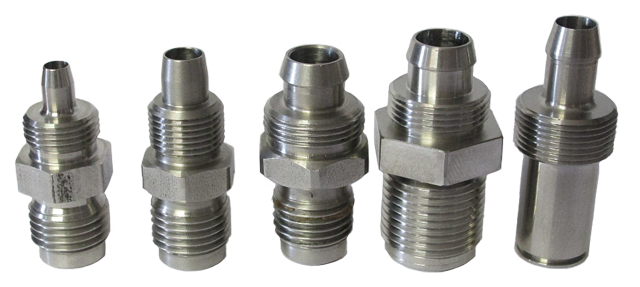

APSON SL-Gerade-Verschraubungen und APSON SL-Adapter (eine Auswahl, ohne SL Muttern)

2. Leistungsmerkmale to top

  • Kompatibel mit allen Block-Typen gemäß den folgenden Zeichnungen.
  • Robuste Ausführung, großer Durchsatz und gute Spülbarkeit.

3. Aufbau und Funktion to top

APSON SL-Gerade-Verschraubungen und APSON SL-Adapter bestehen normalerweise aus Edelstahl oder PETB. Aufgrund ihrer Konstruktion ermöglichen sie Anschlüsse mit unterschiedlichen Anschlussblöcken, Schlauchdurchmessern und anderen Verschraubungen. Die zur jeweiligen SL-Verschraubung zu bestellende SL-Mutter ist abhängig vom Aussendurchmesser des vorgesehenen Schlauches.
Caution
Schläuche in installiertem Zustand können selbst bei Abschaltung des Systems noch Restdruck und/oder Medium (Lack, Lösemittel, Lauge, o.a.) enthalten. Vor dem Hantieren mit solchen Schläuchen bzw. Schlauchverbindungen ist sicherzustellen das sie vollständig entleert, gespült und absolut drucklos sind. Die einschlägigen Sicherheitsbestimmungen (Brandschutz, Ex-Schutz, Tragen von entsprechenden Brillen, Masken, Handschuhen, Sicherheitskleidung, usw.) sind unbedingt zu befolgen.

Im Folgenden sind die SL-Verschraubungen hauptsächlich klassifiziert nach
  • Art des Gewindes: zöllig oder metrisch, und nach
  • Art der Dichtfläche: 90° konisch oder 170° bzw. 180° "flach" (siehe Abbildung in Abschnitt 13).
SL-Verschraubungen für Schläuche mit kleinen Durchmessern haben normalerweise glatte Anschlussstutzen. Einige SL-Verschraubungen für Schläuche mit größeren Durchmessern haben zwecks sicherer Befestigung gewulstete Anschlussstutzen. Andere SL-Verschraubungen sind SL-Adapter, SL-Schottverschraubungen, oder andere. SL-Verschraubungen mit hiervon abweichenden Maßen sind gemäß Kundenspezifikation lieferbar.
APSON SL-Gerade-Verschraubung und SL-Mutter - Allgemeine Maßangaben
Legende: G = Gewinde, SW = Schlüsselweite, L = Länge

4. Bestell-Daten to top

Anmerkungen:
  • Die jeweils gewünschte SL-Mutter (letzte Spalte) ist zusätzlich zu bestellen, weil sie nicht immer eindeutig zuzuordnen ist (einige SL-Muttern können auf verschiedene SL-Verschraubungen passen, je nach Aussendurchmesser des Schlauches).
  • Standard-Werkstoff ist Edelstahl 1.4305. Teile aus anderen Werkstoffen bzw. mit anderen technischen Daten sind gemäß Kundenspezifikation lieferbar.

5. M5 x 90° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1008 14 6x8 27 16 100-0118
100-1008 14 6x9 27 16 100-0198

6. M5 x 170° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1009 11 4x6 27 16 100-0505

7. G1/8" x 90° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-0687 11 3x5 37 12.5 100-0688
100-0125 14 4x6 32 12.5 100-0128
100-0504 11 4x6 37 13 100-0505
100-0582 14 6x8 35 13 100-0118
100-0582 14 6x9 35 13 100-0198
100-0667 14 6x12 30 16 100-0200
100-0595 14 9x12 35 16 100-0597
100-1078 22 6x8 40 13 100-0118
100-1078 22 6x9 40 13 100-0198

8. G1/4" x 90° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-0628 14 3x5 35 18 100-0629
100-0228 14 4x6 35 18 100-0220
100-0230 14 4x6 27 13 100-0220
100-0327 # 15 4x6 50 18 100-0328
100-0329 # 15 6x8 50 18 100-0330
100-0202 14 6x8 27 18 100-0118
100-0229 14 6x8 35 18 100-0118
100-0229 14 6x9 35 18 100-0198
100-0202 14 6x9 27 18 100-0198
100-0149 14 8x10 32 18 100-0150
100-0596 14 9x12 35 16 100-0200
100-1131 19 11x14 40 20 100-1132
100-0669 22 14x18 40 18 100-0670
100-1324 17 DN4 43 13 100-1317
100-1313 17 DN6 43 13 100-1314
100-1333 14 6x8 35 13 100-1334
100-1333 14 6x9 35 13 100-0198
100-1335 14 8x10 35 13 100-1336
# = PETB

9. G1/4i x 90°, Innengew. to top

APSON SL-Gerade-Verschraubungen G1/4" mit Innengewinde x 90° Konusdichtung - Maßangaben
Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) Li [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-0919 14 6x8 20 7.5 100-0118
100-0919 14 6x9 20 7.5 100-0198

10. G1/4" x 170° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1324/5 17 DN4 41 12 100-1317
100-1313/5 17 DN6 45 14 100-1314
100-1415/5 14 4x6 33 13 100-1342
100-1416/5 14 4x6 33 9 100-1342
100-0230/1 14 4x6 27 13 100-0220
100-1333/5 14 6x8 35 13 100-1334
100-1333/5 14 6x9 35 13 100-0198
100-1335/5 14 8x10 35 13 100-1336

11. G3/8" x 90° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1414 22 6x8 40 17.5 100-1334
100-1414 22 6x9 40 17.5 100-0198
100-1310 27 12x18.5 60 17 100-1315
100-1310 27 12x20 60 17 100-1337
100-1310 27 12x20.5 60 17 100-1456
100-1310/1 27 12x18.5 60 17 100-1315
100-1310/1 27 12x20 60 17 100-1337
100-1310/1 27 12x20.5 60 17 100-1456
../1 = Schlauchstutzen mit Wulst

12. G1/2" x 90° to top

Bestell-Nr. (1 von 2) SW [mm] Ø SL [mm] L1 [mm] (ca.) L2 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1311 27 12x18,5 65 19 100-1315
100-1311 27 12x20 65 19 100-1337
100-1311 27 12x20,5 65 19 100-1456
100-1311/1 27 12x18,5 65 19 100-1315
100-1311/1 27 12x20 65 19 100-1337
100-1311/1 27 12x20,5 65 19 100-1456
../1 = Schlauchstutzen mit Wulst

13. Verschlusschrauben to top

APSON Verschlussschrauben mit 90° Konus- und 170° bzw. 180° Flachdichtung - Maßangaben
Optional können Verschlussschrauben zusätzlich auch mit Inbus versehen sein.
Verschlusschrauben 90°, konisch
Bestell-Nr. Gewinde SW [mm] L1 [mm] (ca.) L2 [mm] (ca.) Anmerkung
100-0509 G1/8" 11 16.5 13 -
100-0181 G1/4" 14 17.5 12.5 -
Verschlusschrauben 170°, "flach"
Bestell-Nr. Gewinde SW [mm] L1 [mm] (ca.) L2 [mm] (ca.) Anmerkung
100-0509/5 G1/8" 11 16.5 13 -
100-0181/5 G1/4" 14 16.5 11.5 -
Verschlusschrauben 180°, flach
Bestell-Nr. Gewinde SW [mm] L1 [mm] (ca.) L2 [mm] (ca.) Anmerkung
200-0573 RP1/4" 14 16.5 11.5 lang
200-0574 RP1/8" 5, innen 11.5 8 lang
200-0496 RP3/8" 8, innen 12 7.5 lang

14. Doppelverschraubungen to top

Bestell-Nr. (1 von 2) SW Ø SL1 / Ø SL2 L1 [mm] (ca.) SL-Mutter Bestell-Nr. (2 von 2)
100-1035 25 9x12 / 6x8 47.5 100-0597 / 100-1334
100-1063 27 12x16 / 12x16 47 100-1064 (2x)

15. Schottverschraubungen to top

Bestell-Nr. (1 von 3) SW Ø SL1 / Ø SL2 L1 [mm] (ca.) D [mm] SLM1 / SLM2 Bestell-Nr. (2 von 3) KM Kontermutter Bestell-Nr. (3 von 3)
100-1341 19 4x6 / DN6 58 M16x1.5 100-1342 / 100-1314 100-1380
100-1395 22 DN6 / DN6 60 M18x1 100-1314 (2x) 200-0540

16. Schneidring Adapter to top

Dieser Adaptertyp besteht jeweils aus O-Ring (1), Adapterhülse (3) und SL-Mutter (5). Der Schneidring (2) und die Überwurfmutter (4) sind Teile von handelsüblichen Schneidringverschraubungen. Vor dem Zusammenbau (6) ist der O-Ring zu entfernen und nach dem Zusammenbau wieder anzubringen.
Bestell-Nummer (1 von 2) Schneidring- Verschraubung Ø SL L [mm] (ca.) SL-Mutter Bestell-Nummer (2 von 2)
100-1313/7 12L DN6 40 100-1314
100-1414/71 12L 6x8 33 100-1334
100-1414/71 12L 6x9 33 100-0198
