Hochspannungsring HVR-2000 ø166
Prospekt ~ 0.08 MBDownload
1. Einführung to top
Der APSON Hochspannungsring HVR-2000 ø166 ist ein
Hochspannungsfeld-Erzeuger mit einem Gehäuse-Innendurchmesser von 166 mm,
für Gleichspannungen bis -100 kV.
APSON Hochspannungsring HVR-2000 ø166
Er wird eingesetzt als Zusatzkomponente für Hochrotationszerstäuber
zum Aussenaufladen von elektrostatisch aufladbaren Medien, z.B. zum
Lackieren oder für sonstige elektrostatische Beschichtungen.
Der APSON Hochspannungsring HVR-2000 ø166 dient zur
Qualitätsverbesserung und Steigerung des Wirkungsgrades von
Beschichtungsprozessen.
Aufgrund der Bauart und der eingesetzten Werkstoffe ist er leicht zu
reinigen und deshalb besonders gut geeignet zum Einsatz in automatischen
Systemen für die Verarbeitung von oft zu wechselnden aggressiven Medien,
z.B. Lacken auf Wasserbasis, Lösemitteln, Laugen, u.a.
2. Leistungsmerkmale to top
Der APSON Hochspannungsring HVR-2000 ø166
-
ist umweltschonend aufgrund des hohen Wirkungsgrades des Lackierprozesses,
-
ermöglicht einfache Handhabung bei der Montage und Wartung,
-
ist leicht zu reinigen.
3. Aufbau to top
Der APSON Hochspannungsring HVR-2000 ø166 besteht hauptsächlich
aus
-
einem massiven ringförmigen Gehäuse zur Verteilung der Hochspannung,
-
einem Hochspannungsanschluss mit einer axialen Anschlussöffnung für das Hochpannungskabel,
-
sechs kerzenförmigen Hochspannungsfeld-Erzeugern mit integrierter Kurzschlussstrom-Begrenzung.
APSON Hochspannungsring HVR-2000 ø166

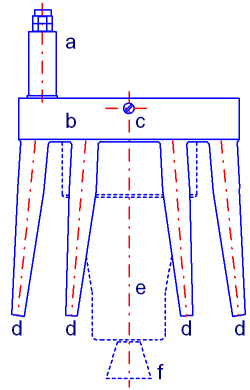

a = Hochspannungsanschluss, b = Hochspannungsring,
c = Befestigungsschraube, d = Hochspannungskerzen (6),
e = Turbinengehäuse, f = Zerstäuberglocke
Der Hochspannungsring wird mittels radial angeordneter
Befestigungsschraube/n am Gehäuse des Hochrotationszerstäubers
angebracht.
Der Hochspannungsanschluss ist vorgesehen für Hochspannungskabel mit
Durchmesser von 6 bis 7 mm. Als Kontakt wird ein Bananenstecker mit
angelöteter Spax™-Schraube (siehe Technische Daten) in das Ende des
Hochspannungskabels eingeschraubt.
4. Funktion to top
Während des Lackierprozesses stehen die Hochspannungskerzen unter
negativer Gleichspannung, z.B. -75 kV. Die Zerstäuberglocke des
Hochrotationszerstäubers sowie das zu beschichtende Applikationsobjekt
befinden sich auf Erdpotential (0 V).
Zwischen den Kerzenspitzen einerseits, und der Glocke und
Applikationsobjekt andererseits, entsteht somit ein elektrisches
Feld.
Während des Lackierprozesses durchströmt der vom
Hochrotationszerstäuber gebildete Lacknebel das elektrische Feld und wird
negativ aufgeladen. Das positive Potential des Applikationsobjekts
bewirkt, dass ein hoher Anteil des Lacknebels das Applikationsobjekt
gleichmäßig bedeckt.
5. Technische Daten to top
| Benennung: | APSON Hochspannungsring HVR-2000 Ø166 |
|---|---|
| Medien: | Wasserbasierte Lacke, Lösemittel, Laugen, u.a. |
| Hochspannung (HV): | max. -100 kV Gleichspannung |
| HV-Kontakt: | Bananenstecker Ø4 mm mit eingelöteter Spax™-Schraube M2,5x16, Typ S, galvanisch verzinkt |
| Abmessungen: | Ring-Innendurchmesser 166 mm, max. Kerzenkranz-Aussendurchmesser 265 mm, Gesamthöhe 320 mm |
| Masse: | ca. 2,6 kg |
6. Bestell-Daten to top
| Benennung | Anzahl | Bestell-Nr. |
|---|---|---|
| APSON Hochspannungsring HVR-2000 ø166 | 1 | 130-A006 |
| APSON Ersatzteilpaket für HVR-2000 | 1 | 300-0019 |
| APSON Hochspannungsfett (Tube a 100 g) | 1 | 200-0260 |
Optionen:
-
Andere Werkstoffe oder Leistungsmerkmale auf Kundenwunsch
