Lackzerstäuber Sys­tem-7000

Die S7 Typen sind elektro­sta­tisch be­treib­bare

  • Einfach-Lack­zer­stäu­ber, z.B. multi­spec­tral, stan­dard, fron­tal be­füll­bar, bzw.
  • Zwei­fach-Lack­zer­stäu­ber, z.B. hy­brid, dual.

Videos dazu finden sich unten auf dieser Seite

Anmerkungen

  • Die S7 Typen sind zur Zeit in der Test­phase.
  • Diese Seite erfordert einen mo­der­nen Brow­ser.
  • Einige S7 Seiten sind nur vorwärts ver­linkt.
    Zu­rück, mit Schalt­fläche [<] des Brow­sers.

Hybride Lackzerstäuber - Jetzt mit Bell & Gun gleich­zeitig und unabhängig lackieren

Ein paar Fakten (siehe auch die Pro­spek­te und die Kurz-Vi­deos in der Ta­belle):

  • Die S7 Zweifach-Zer­stäu­ber Ty­pen Bell/Gun bzw. Bell/bell, er­mög­lichen gleich­zei­tig zwei unab­hängige Zer­stäub­ungs-Pro­zesse, auch für Me­tallic- und / oder Pig­ment-Ef­fekte. Des­weiter­en er­mög­lichen sie die un­ab­häng­ige Be­ein­flus­sung der Sprüh-Form, z.B. eng, weit, oval, rund, flach.
  • Die S7 Multispectral Zerstäuber Typen, die mit min­des­tens zwei CMYK +W fähigen Lac­ken [cyan, ma­genta, yellow, black, & white] ge­speist sind, er­mög­lichen repro­duzier­bare Lackier-Er­geb­nisse, auch Pig­ment­-Ef­fekte und / oder gradu­elle Farb­ver­läufe.
  • Alle S7 Typen ermög­lichen die Redu­zier­ung der An­zahl der Bau­teile (elek­trisch, pneu­mat­isch, mecha­nisch) und die Redu­zier­ung der Kom­plexi­tät der Hard- und Soft­ware. Sie haben hohe Wir­kungs­grade. Die Multi­spec­tral Typen ermög­lichen die Rück­ge­winnung der Lacke aus den 17 bzw. 18 Lack-Schläu­chen die zum Zer­stäu­ber füh­ren. Die S7 Typen er­mög­lichen kurze Spül­zeiten von 1 - 4 Se­kunden.

APSON S7 - Leistungsmerkmale

A: Prospekte

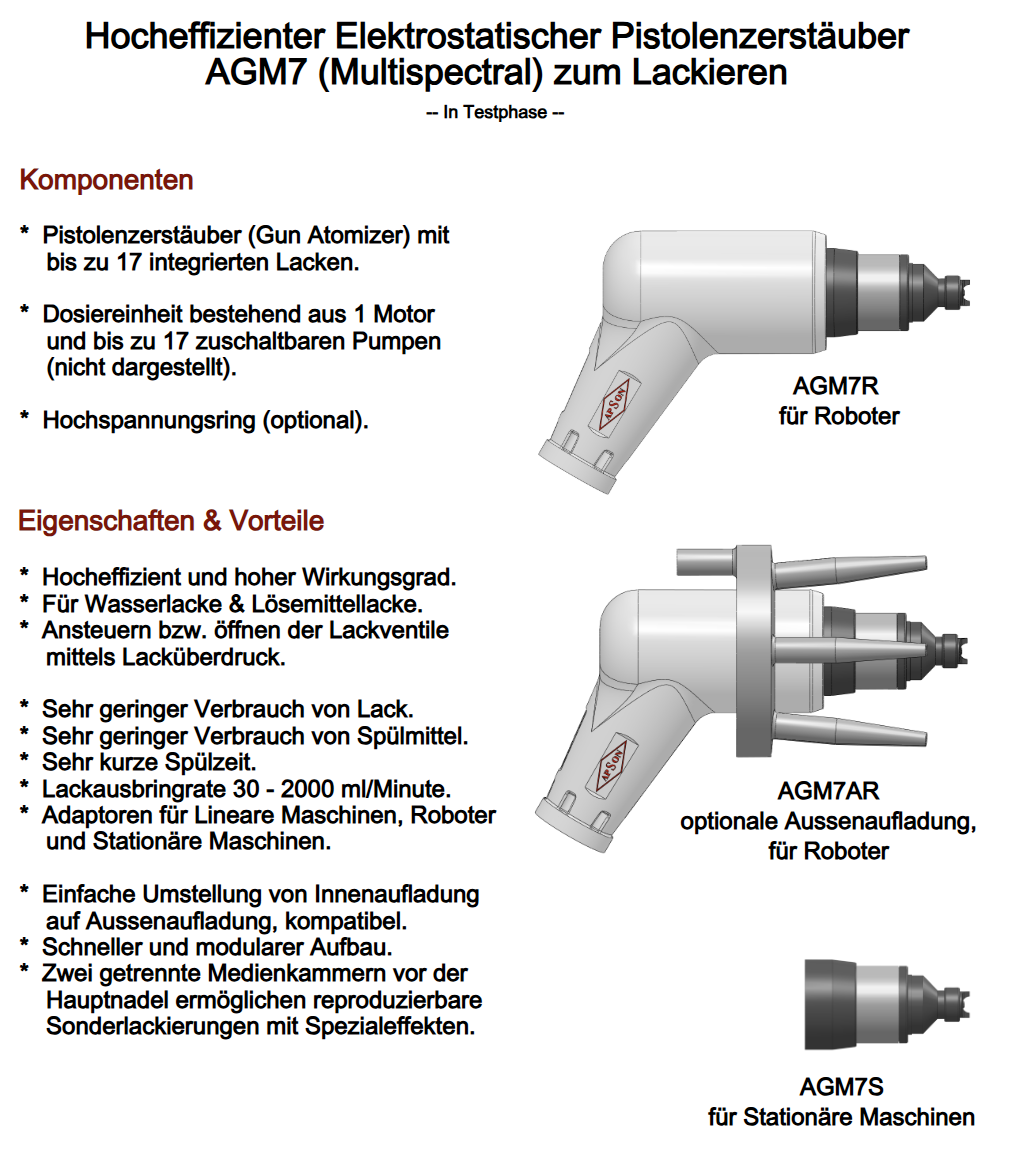

AGM7
Gun
Multi-
spec-
tral

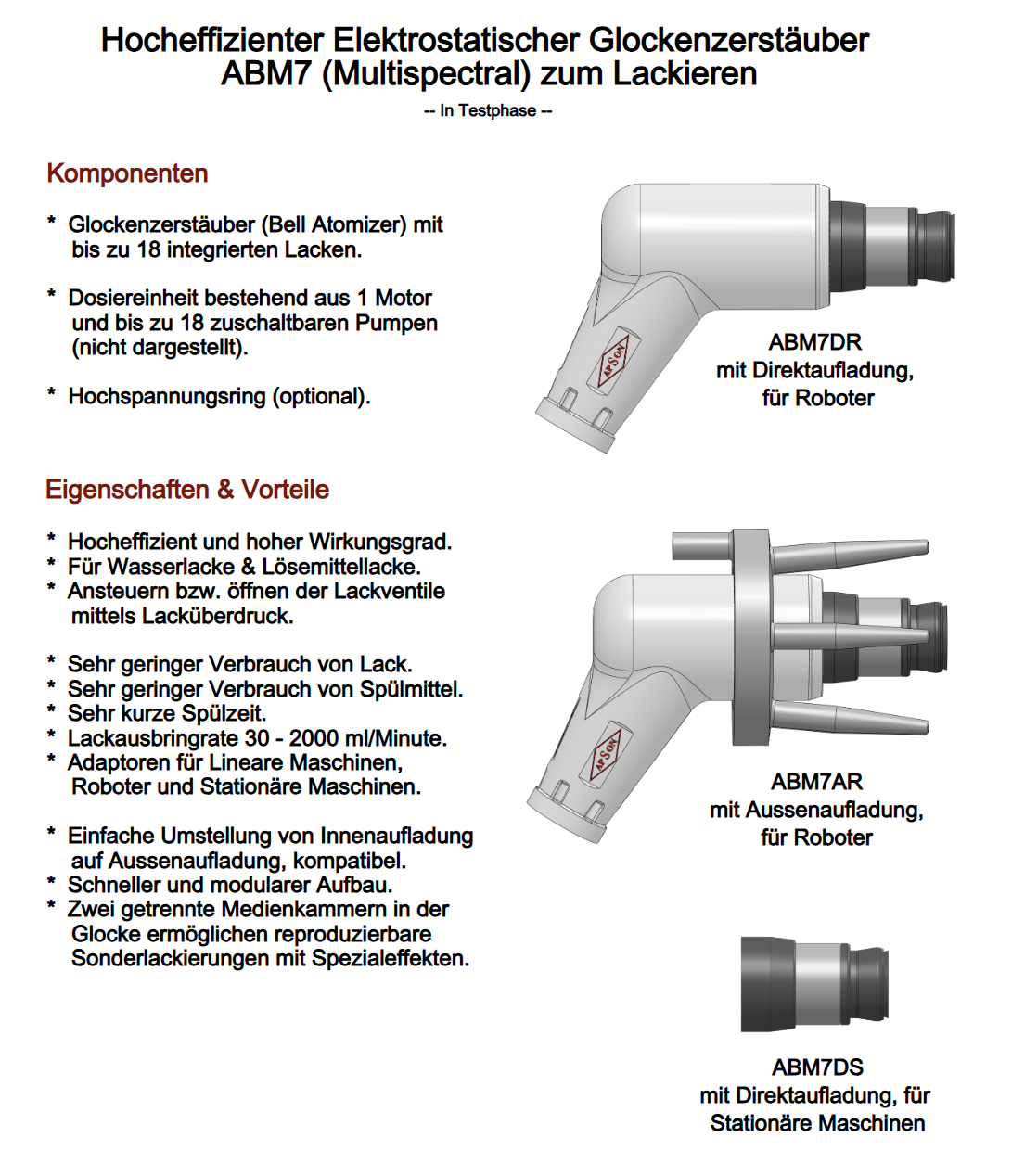

ABM7
Bell
Multi-
spec-
tral

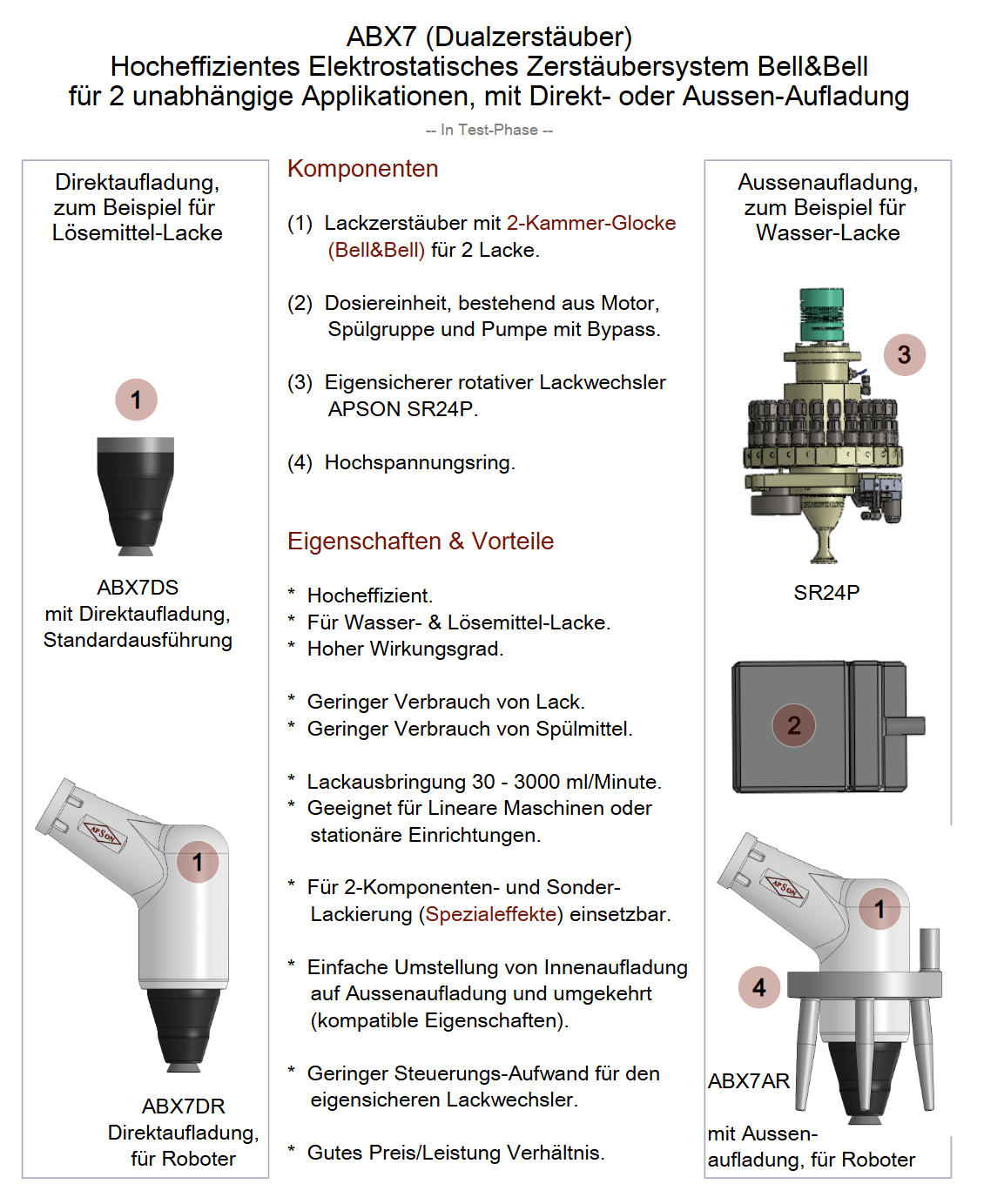

ABX7
Bell/bell
Dual

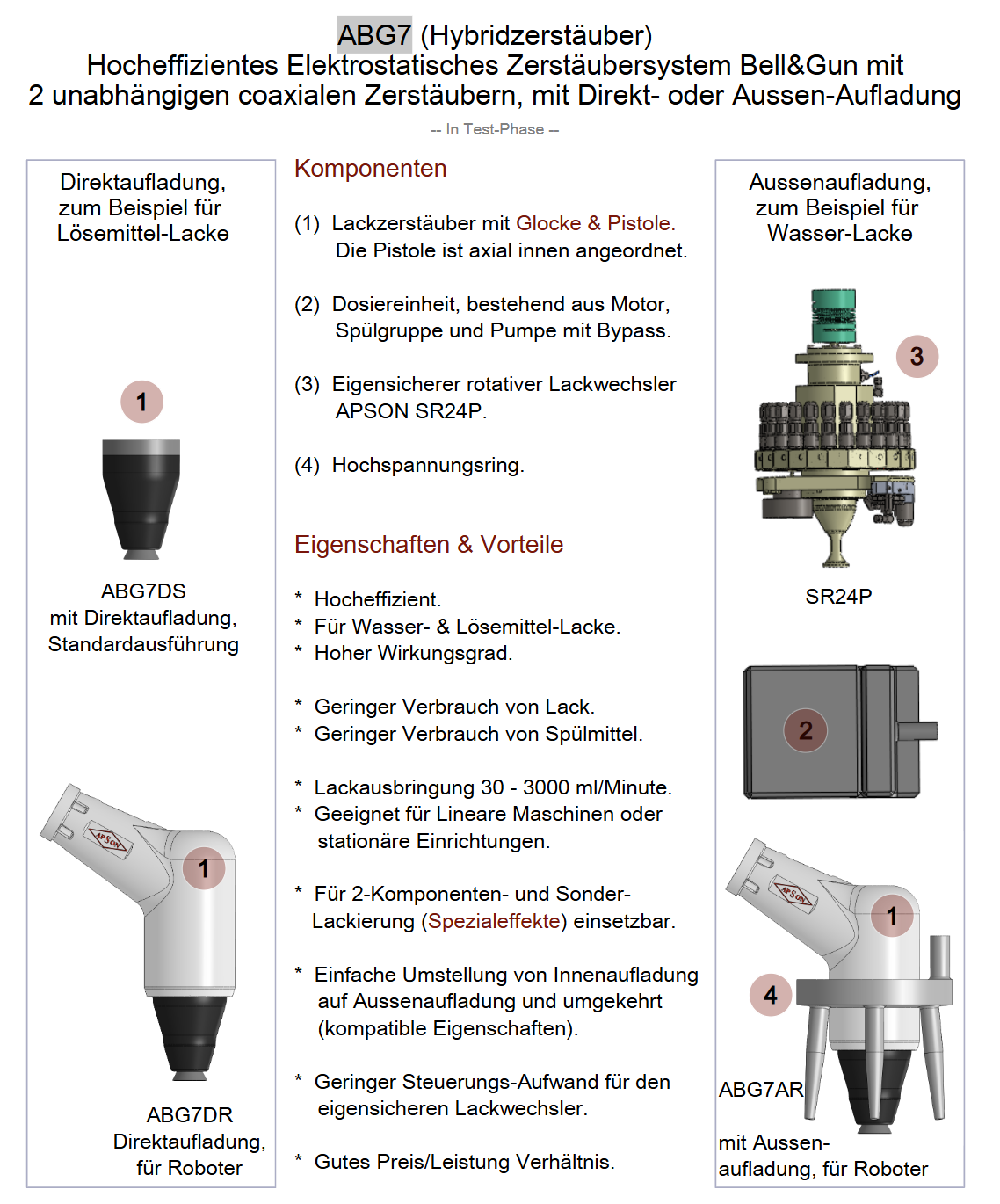

ABG7
Bell/Gun
Hybrid

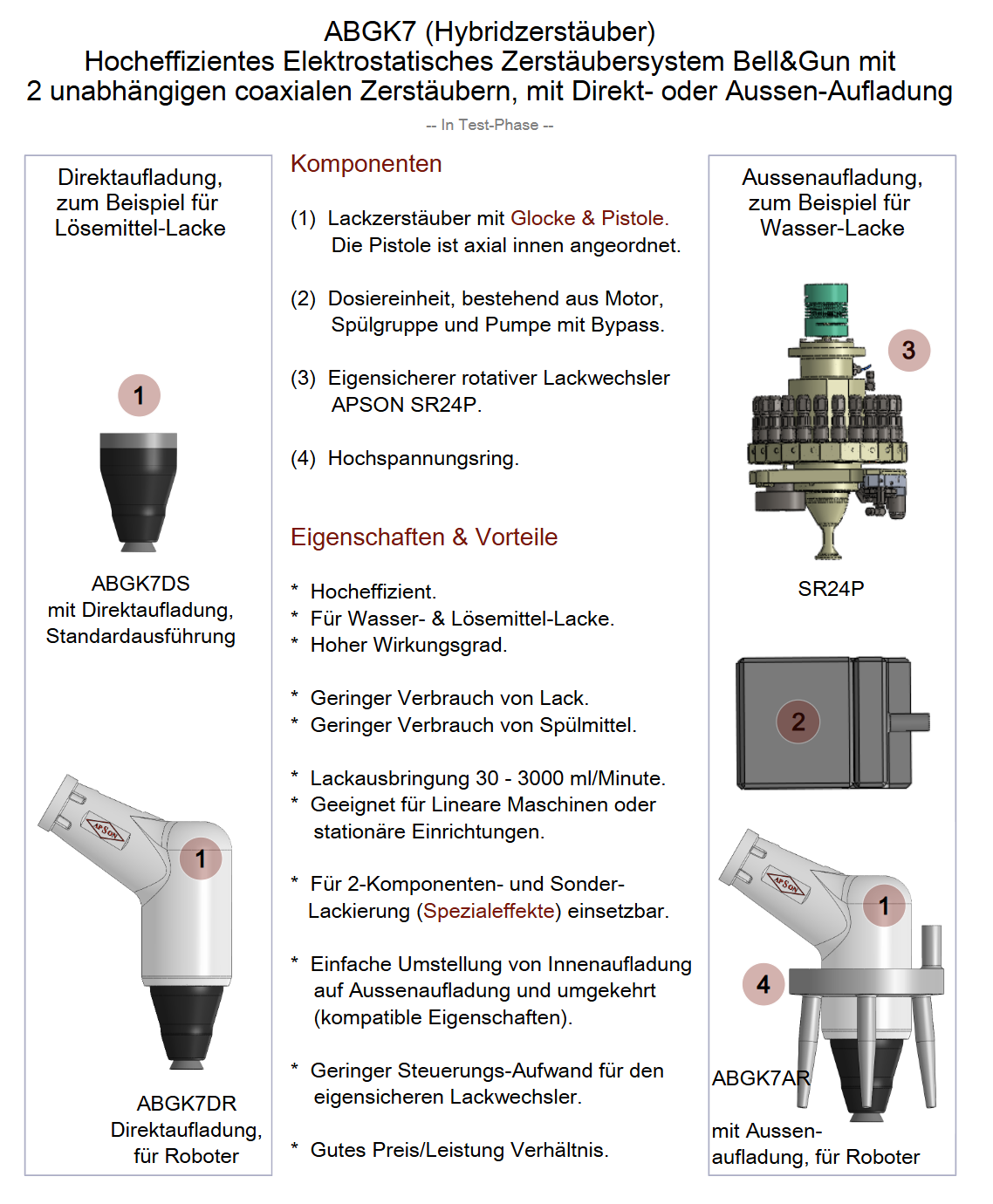

ABGK7
Bell/Gun
Hybrid Kugel­gelagert

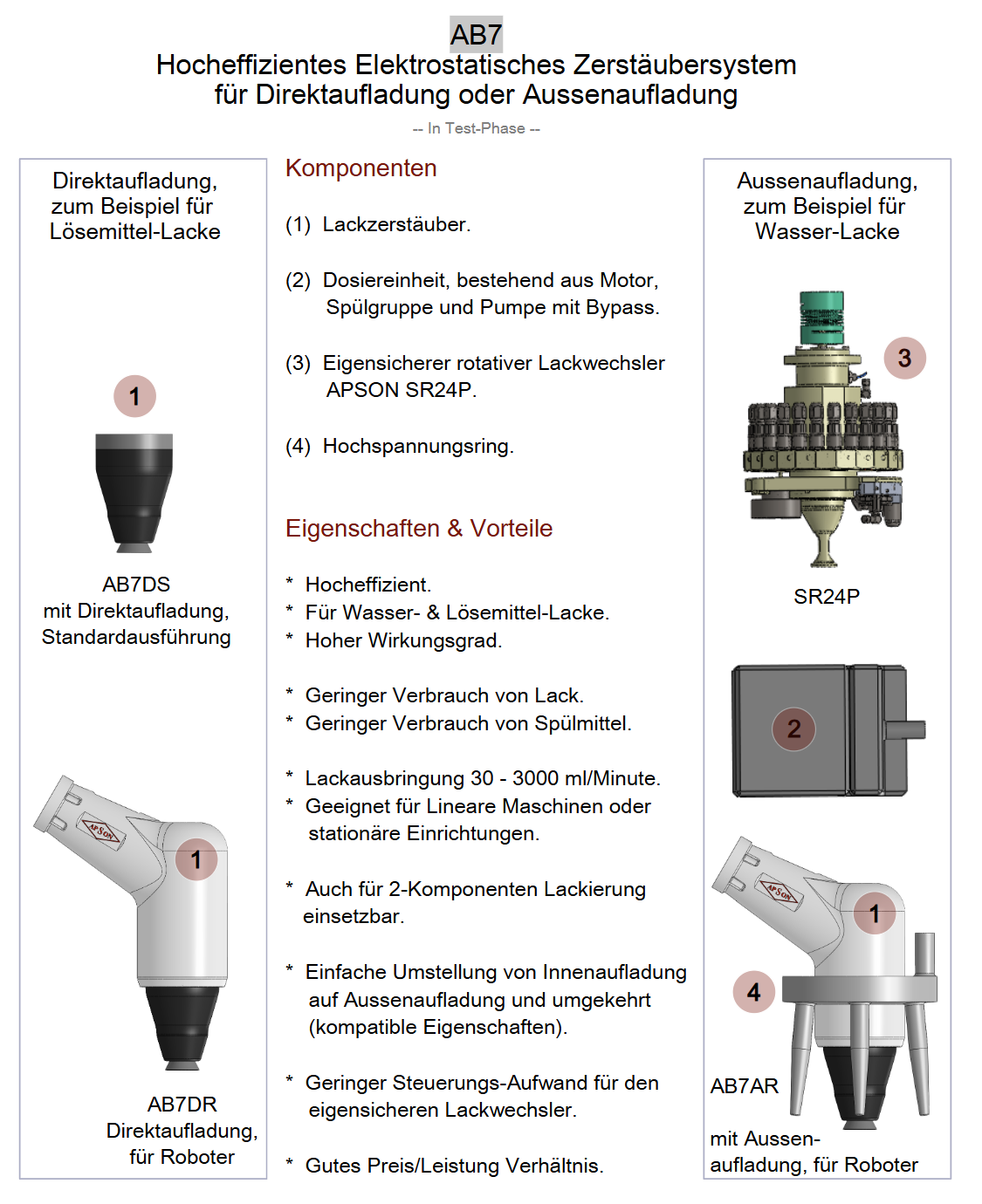

AB7
Bell
Stan­dard

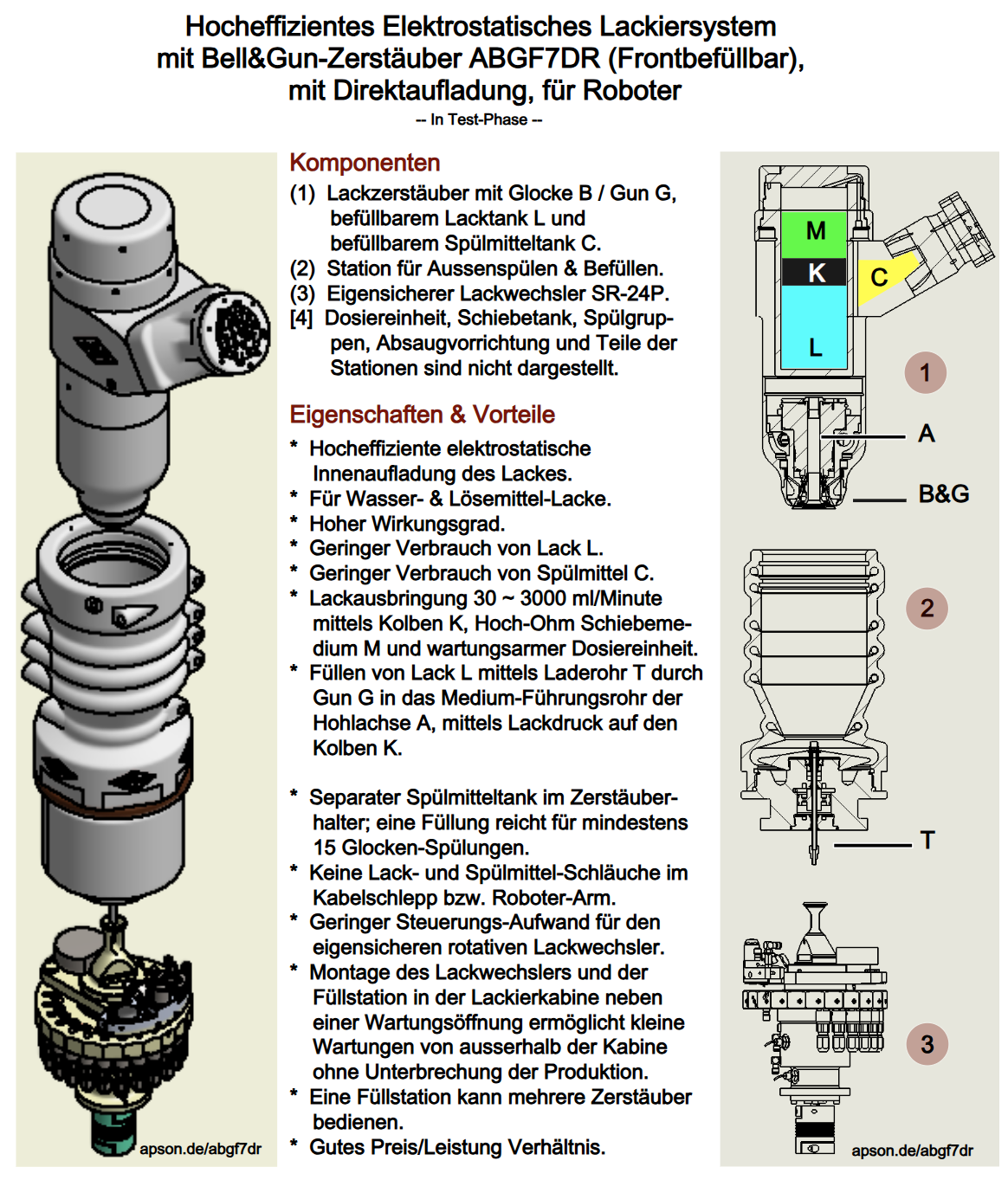

ABGF7
Bell/Gun
Frontal
befüllbar

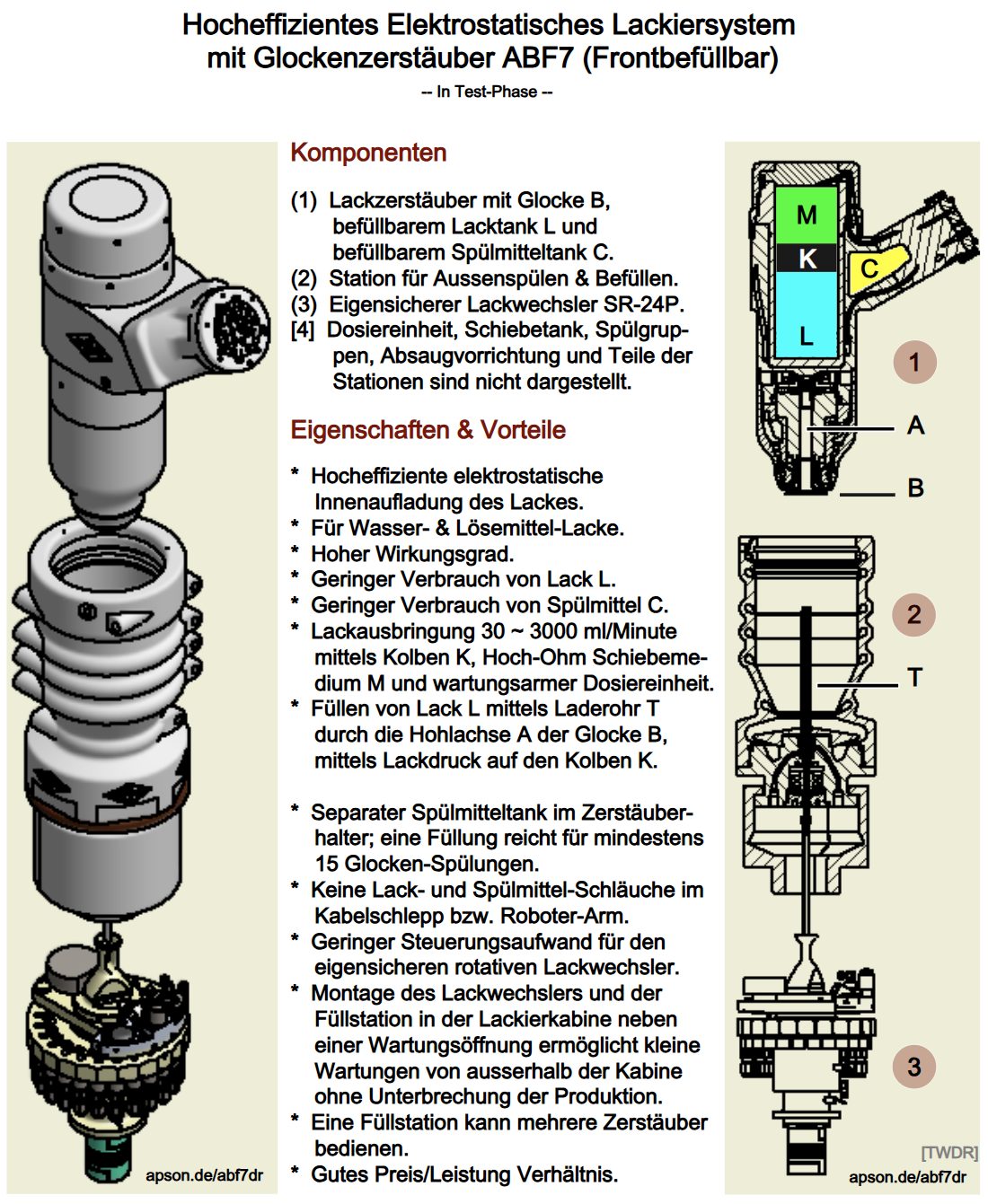

ABF7
Bell
Frontal
befüllbar
B: MP4 Kurz-Videos (Hochspannung: aus; Drehzahl: 20.000 U/min):
AGM7
3 MB
ABM7
3 MB
ABX7
5 MB
ABG7
5 MB
ABGK7
20 MB
AB7
5 MB
ABGF7
110 MB
ABF7
120 MB
Anzahl der am Zer­stäuber anschließ­baren Lacke La, bzw. Löse­mittel Lö:
1 Lö
---
G: ≤ 17 La
1 Lö
B: ≤ 18 La
---
1 Lö
B: 1 La
b: 1 La
1 Lö
B: 1 La
G: 1 La
1 Lö
B: 2 La
G: 1 La
1 Lö
B: 1 La
---
1 Lö
(B&G):
1 La
1 Lö
B: 1 La
---
Lackdüsen Dü (⌀ 0.7 - 1.5 mm) und Lack-Nadelventile Na im Zerstäuber:
17 Dü,
1 Na
18 Dü
---
B: 1 Dü
b: 1 Dü
1 Dü
1 Na
B: 2 Dü
1 Na
1 Dü
---
B: 1 Dü
G: 1 Dü
1 Dü
---
Zerstäubt gleichzeitig maximal N verschiedene Lacke:
1 - 4 1 - 4 1 - 2 1 - 2 1 - 2 1 1 & 1 1
Form-Lüfte (Bell: Ringluft RL; Gun: Zerstäuber-Luft ZL, Hornluft HL):
---
1 ZL
1 HL
4 RL
---
---
1 RL
---
---
1 RL
1 ZL
1 HL
2 RL
1 ZL
1 HL
1 RL
---
---
4 RL
1 ZL
1 HL
4 RL
---
---
Maximale Lack-Ausbring-Rate [l/min], abhängig von Viskosität:
2x (> 1.0) > 1.5 > 1.5 > 1.5 > 1.5 > 1.5 > 1.5 > 1.5
Elektrostatisches Aufladen:
  • Das Aufladen von Lösemittel-basierten Lacken geschieht im Zerstäuber durch direkten Kontakt der Hochspannung HS zum Lack.
  • Das Aufladen der Wasser-basierten Lacke erfolgt indirekt durch Laden des Lacknebels mittels externem Hochspannungs-Feld (HS-Ring mit HS-Kerzen).
Das Aufladen der Wasser-basierten Lacke und die Potential-Trennung geschieht direkt im Zerstäuber.

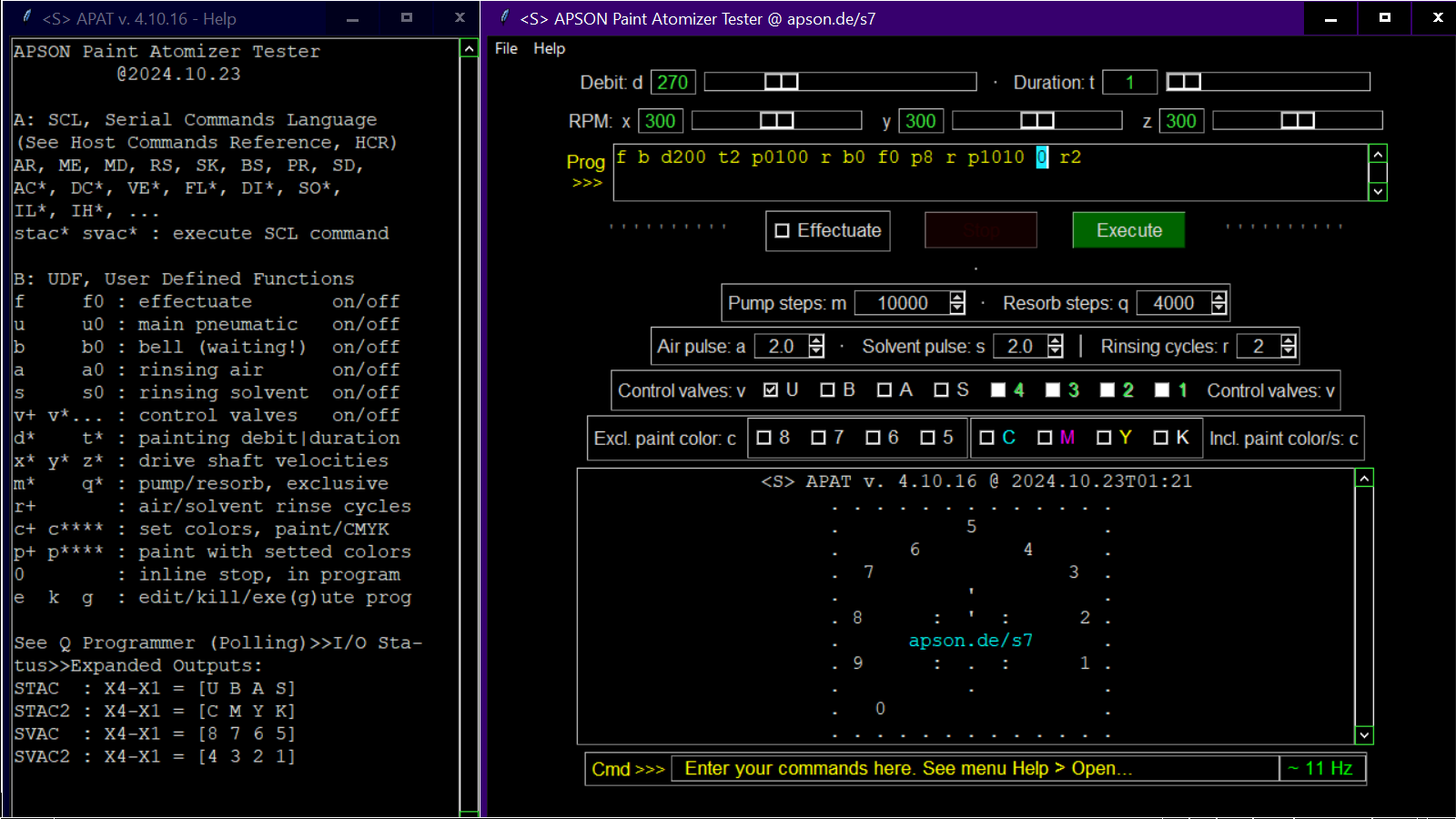

APAT - APSON Paint Atomizer Tester

Für reproduzierbare Lackiertests & Effizienz-Statistiken
