1. Einführung to top
Im Falle von Lackieranlagen mit einer größeren Anzahl verschiedener
Lacke (Gesamtmenge), aus denen pro Zeitintervall (z.B. pro Tag) lediglich
eine kleinere Anzahl der Lacke (Teilmenge) verwendet wird, kann es
sinnvoll sein, Lackwechsler mit einer kleineren Anzahl von Eingängen zu
installieren und mit der aktuell erforderlichen Teilmenge der Lacke zu
beschicken.
Standardmäßige Lackwechsler müssen
vor dem Wechsel auf ein neues Arbeitsmaterial ausgespült werden. Die in
solchen Systemen verbleibenden Restmengen von Arbeitsmaterial müssen
kostenträchtig und umweltbelastend entsorgt werden.

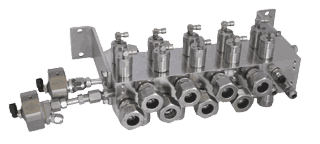

Der APSON Lackwechsler LCN-2008
Molchbar ist eine Weiterentwicklung des standardmäßigen
Lackwerchslertyps und gehört zur Klasse der Lackwechsler zum Rückgewinnen
der Restmengen. Er ist ein modular erweiterbares Schaltwerk für unter
Druck stehende chemisch aggressive Arbeitsmaterialien, z.B. Lacke,
Lösemittel, Laugen. Er ist mit pneumatisch steuerbaren Lackventilen
bestückt. Je nach Ausführung hat er einen einzigen Ausgangskanal oder
mehrere unabhängige Ausgangskanäle.
Aufgrund der Mehrkanaligkeit, sind
ökonomische A-B Systeme oder
Spezial-Anwendungen realisierbar. A-B Systeme ermöglichen
Lackierprozesse ohne Arbeitspausen (Rückdrücken der Restmengen, Spülen der
Leitungen, Wiederbeschickung mit neuem Arbeitsmaterial), weil der inaktive
Systemteil zur Rückgewinnung der Restmengen Arbeitsmaterial und Vorladung
genutzt werden kann während der andere Systemteil produziert.
Aufgrund der Molchbarkeit, Er
ermöglicht somit im ausgangsseitigen Abschnitt das Freigeben bzw.
Unterbrechen eines Arbeitsmaterials oder gleichzeitig mehrerer
Arbeitsmaterialien zum Ausgangskanal bzw. zu den Ausgangskanälen, sowie im
eingangsseitigen Abschnitt das ökonomische Austauschen eines alten Lackes
gegen einen neuen Lack.
Desweiteren kann dieser Lackwechslertyp auch eingesetzt werden als
spülbarer Verteiler.
Der APSON LCN-2008 ermöglicht
vollständiges Rückgewinnen der Restmengen durch Rückdrücken des jeweiligen
Arbeitsmaterials aus den Versorgungsleitungen und Lackwechslern in das
Versorgungssystem. Er bietet großen Materialdurchsatz und ermöglicht
aufgrund der Konstruktion und der eingesetzten totraumfreien
APSON-Ventiltechnik sehr gute Spülbarkeit sowohl der Zuführleitungen als
auch der Abführleitungen des Versorgungssystems.
2. Leistungsmerkmale to top
-
Umweltschonend aufgrund Arbeitsmaterial-Rückgewinnung und
kurzer Spülzeiten.
-
Totraumfreie Ventile und spül- und durchsatz-optimierte
Leitungskanäle.
-
Kostensparend aufgrund minimierten
Arbeitsmaterialverbrauchs.
-
Hoher Durchsatz und sehr gute Spülbarkeit.
-
Einfachste Handhabung bei der Montage und Wartung.
-
Besteht aus Edelstahl, somit robust und verschleißfest.
-
Erweiterbar auf die gewünschte Anzahl von
Arbeitsmaterial.
-
Unempfindlich gegen Laugen und schwache Säuren.
3. Aufbau und Funktion to top
Der APSON LCN-2008 besteht aus
einer wählbaren Anzahl von molchbaren Ventil-Schaltblöcken, einem
Lackwechsler-Endblock für den Arbeitsmaterial-Auslass, und einem
austauschbaren APSON Puls Cleaner oder APSON Turbo Cleaner. Jeder
Schaltblock hat zwei Schraub-Fassungen für pneumatisch steuerbare APSON
2/2-Wege Lackventile LV-200x. Somit lassen sich pro Block maximal zwei
Kanäle unabhängig voneinander auf den zentralen Kanal durchschalten. Die
Lackwechslerblöcke haben an jeweils einem Ende des Ausgangskanals eine
Dichtung zum Abdichten der benachbarten Blöcke sowie zwei Stifte zum
Zentrieren der Blöcke beim Zusammenbau des Lackwechslers. Die Bauteile
sind standardmäßig aus Edelstahl gefertigt.
Während des Spülzykluses speist der Cleaner (II) mehrmals
abwechselnd für jeweils kurze Zeit Lösemittel und Luft in die zentralen
Kanäle der Schaltblöcke des Lackwechslers (I) ein. Der Medienwechsler wird
bevorzugt mit dem Cleaner nach oben hin montiert.
4. Technische Daten to top
Benennung |
APSON LCN-2008 |
Medien |
Lacke, Lösemittel, Laugen, schwache Säuren, u.a. |
Mediumdruck |
max. 12 bar |
Ventil-Bestückung |
APSON 2/2-Wege Ventile 200x, totraumfreie Ventiltechnik |
Werkstoffe |
Edelstahl |
Dichtungen |
Viton™, Gummi, oder auf Kundenwunsch |
Medien-Eingänge |
für Schlauch- und Rohr-Anschlüsse, gemäß Kundenwunsch |
Ausgangsanschluß |
für Schlauch D = 8 mm, d = 6 mm, oder auf Kundenwunsch |
Abmessungen eines Blocks LxBxH [mm] |
80 x 53 x 64, (156 x 53 x 64, mit Ventilen) |
Masse |
ca. 1,6 kg pro Medienwechslerblock |
5. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Lackwechsler LCN-2008 Molchbar, ohne
Cleaner und Medien-Eingänge, oder gemäß Kundenwunsch |
050-Axxx |
APSON Puls Cleaner PC-2000 (standardmäßiger Cleaner) |
070-A005 |
APSON Turbo-Puls Cleaner TPC-2001 (alternativer Cleaner) |
070-A002 |
APSON Turbo Cleaner TC-2002 (alternativer Cleaner) |
070-A004 |
APSON 2/2-Wege Lackventil LV-2000-2.2 (Ersatzteil) |
060-A012 |
APSON 2/2-Wege Lackventil LV-2017-2.2-PF (Ersatzteil) |
060-A033 |
APSON 2/2-Wege Lackventil LV-2017-2.2-T (Ersatzteil) |
060-A035 |
