Thermoschlauch TT-3008-EX für Dynamische Anwendungen

Thermoschlauch TT-3008-EX für Dynamische Anwendungen
Prospekt ~ 0.48 MBDownload
Eine geregelte Spritzguttemperatur – die Voraussetzung für optimale Lackierergebnisse

1. Einführung to top

Der APSON Thermoschlauch-3008-EX ist eine biegeflexible, temperierbare Leitung zum transportieren von Flüssigkeiten und/oder Gasen die zur optimalen Anwendung beheizt bzw. gekühlt werden müssen – vor allen Dingen in Explosions-gefährdeten Bereichen in der Lackindustrie, der chemischen Industrie oder der Nahrungsmittelindustrie. Überall dort wo stationäre Transportsysteme in bewegte Systeme (z. B. Roboter) übergehen, ist der APSON Thermoschlauch TT-3008-EX die richtige Lösung.

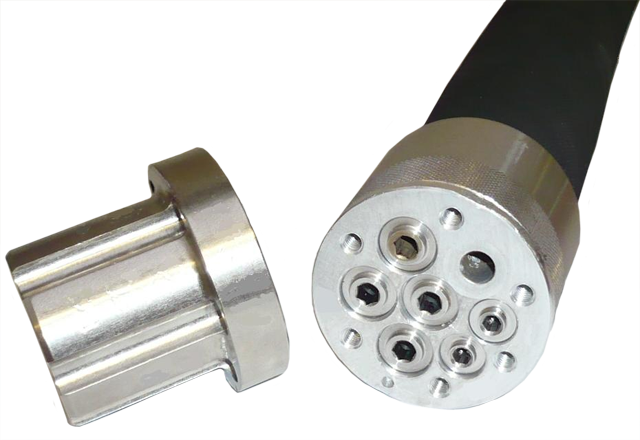

APSON Thermoschlauch TT-3008-EX sowie APSON Thermoschlauch Interface TTI-3008

2. Leistungsmerkmale to top

  • Ex-Schutz Eigenschaften aufgrund passiver, externer Temperierung.
  • Robustheit, Verschleißfestigkeit, weiter Temperaturbereich.
  • Anschlüsse aus Edelstahl oder nach Kundenwunsch.
  • Umweltfreundlich, wenig Lösemittelverluste (sehr gute innere Spülbarkeit).
  • Für gasförmige und/oder flüssige (lösemittel- oder wasserbasierte) Nutzmaterialien.
  • Glatte Außenflächen, leicht zu reinigen, lösemittelbeständig.
  • Einsetzbar als Heizschlauch und/oder Kühlschlauch.

3. Aufbau und Funktion to top

Der APSON Thermoschlauch TT-3008-EX besteht aus einem flexiblen, verschleißfesten, lösemittelbeständigen, temperaturresistenten und formbeständigen Mantelschlauch in dessen Inneren sich lösemittelresistente Transportschläuche für die zu transportierenden Flüssigkeiten und/oder Gase befinden (siehe folgende Abbildung). Der Mantelschlauch und die Transportschläuche sind an den Enden mittels Anschlussarmaturen druckdicht verbunden. Die Temperierung der Nutzmaterialien erfolgt mittels Pumpe P durch Umpumpen eines Temperiermediums M aus und zu einer geregelten mittels Regler R geregelten Temperierquelle.
Der Rückfluss des Temperiermediums M erfolgt unmittelbar innerhalb des Mantelschlauches. Für optimalen Wärmetausch bei gleichzeitig optimaler Kinematik sind die Transportleitungen im Mantelschlauch spiralförmig verlegt (zwecks Vereinfachung ist dies in der Abbildung nicht gezeigt).
APSON Thermoschlauch TT-3008-EX — Funktionsschema
APSON Thermoschlauch Interfaces TTI-3008 sind mit Schrauben versehen, und somit schnell montierbar bzw. demontierbar. Spezielle Schlauchverbindungen gewährleisten eine zuverlässige Dichtheit, auch bei vielfachem Trennen der Teile.

4. Technische Daten to top

Benennung: APSON Thermoschlauch TT-3008-EX *
Nutzmaterialien: Lacke, Härter, Laugen, Lösemittel, Gase, u.a.
Temperiermedium: Wasser, Glykolgemisch, u.a.
Betriebsdruck Nutzmaterialien: Max. 10 bar
Betriebsdruck Temperiermedium: Max. 4 bar
Minimaler Biegeradius: Min. 30 cm
Temperaturbereich Temperiermedium: 0 – 120 °C
Werkstoffe: Kunststoffe, Teflon™, Edelstahl, Leichtmetall
Dichtungen: Viton™
Anschlüsse für Nutzmaterialien (5): Für Schläuche, 3 mal (6x8) mm und 2 mal (4x6) mm
Anschlüsse für Temperiermedium (2): Für Schläuche, 2 mal (6x8) mm (Vor- & Rücklauf)
Interface Durchmesser: ca. Ø 100 mm, Roboter Interface
* Fast alle technischen Daten sind auch gemäß Kundenanfrage lieferbar.

5. Bestell-Daten to top

Benennung Bestell-Nr.
APSON Thermoschlauch TT-3008-EX (3500 mm = 2500 mm + 2 x 500 mm) * 010A057
APSON Thermoschlauch TT-3008-EX ( 2400 mm = 1400 mm + 2 x 500 mm) * 010A058
APSON Thermoschlauch TT-3008-EX ( 2900 mm = 1900 mm + 2 x 500 mm) * 010A059
APSON Thermoschlauch TT-3008-EX (11000 mm = 10000 mm + 2 x 500 mm) * 010A060
APSON Thermoschlauch TT-3008-EX ( 2220 mm = 1220 mm + 2 x 500 mm) * 010A061
APSON Thermoschlauch TT-3008-EX (bitte gewünschte Längen angeben) * #######
* Die zwei Interfaces TTI-3008 die zum jeweiligen Thermoschlauch gehören sind zusätzlich mit Teflon™-Einzelschläuchen bestückt. Die Länge dieser Schläuche beträgt standardmäßig 500 mm.
Optionen: Andere Schlauchlängen sind gemäß Kundenspezifikation lieferbar.
