Der APSON Lackwechsler LCS-2000
Standard ist ein erweiterbares Schaltwerk für unter Druck
stehende chemisch aggressive Medien, z.B. Lacke, Lösemittel, Laugen. Er
ist mit pneumatisch steuerbaren Lackventilen bestückt. Je nach Ausführung
hat er einen einzigen Ausgangskanal oder mehrere unabhängige
Ausgangskanäle. Er ermöglicht somit das Freigeben bzw. Unterbrechen eines
Mediums oder gleichzeitig mehrerer Medien zum Ausgangskanal bzw. zu den
Ausgangskanälen.
Mit mehrkanaligen Lackwechslern sind ökonomische A-B Systeme oder Spezial-Anwendungen realisierbar.
A-B Systeme ermöglichen Lackierprozesse ohne Spülpausen, weil der inaktive
Systemteil gespült und vorgeladen werden kann während der andere
Systemteil produziert.
Der APSON LCS-2000 ermöglicht desweiteren Lackversorgungssysteme mit
Stich- und/oder Ringleitungen. Er ist
besonders geeignet zum Einsatz in automatischen Systemen, wo es auf gute
Spülbarkeit und einfache Erweiterbarkeit ankommt. Er ist einsetzbar sowohl
für Uni-Lacke als auch Metallic-Lacke. Der Lackwechsler ist auch als
steuerbarer Verteiler einsetzbar.

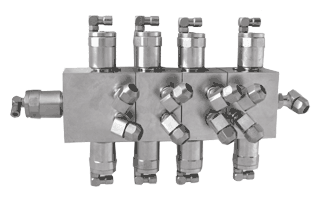

Die Abbildung zeigt einen APSON LCS-2000 in einkanaliger Ausführung
für sechs Medien bestückt mit Ventilen, SL-Verschraubungen (SL = Schlauch)
und APSON Spülblock mit Entlüftungsventil (spezieller Ventilblock, links).
Es sind mehrere Spülblock-Arten lieferbar. Aus Platzgründen ist der
Lackwechsler liegend dargestellt. Normalerweise wird er in vertikaler
Ausrichtung betrieben: Spülblock oben, Ausgang unten.
2. Leistungsmerkmale to top
Der
APSON LCS-2000 hat folgende
Leistungsmerkmale.
-
Standard erweiterbar bis über 35 Ventilblöcke (siebzig
Medien), pro Ausgangskanal.
-
Großer Durchsatz und sehr gute Spülbarkeit.
-
Umweltschonend aufgrund kurzer Spülzeiten.
-
Kostensparend aufgrund minimierten Medienverbrauchs.
-
Einfache Handhabung bei Montage und Wartung.
-
Kompakt und geeignet für enge Raumverhältnisse.
-
Totraumfreie Ventile, spül- und durchsatz-optimierte
Kanäle.
-
Besteht aus Edelstahl, somit robust und verschleißfest.
-
Unempfindlich gegen Laugen und schwache Säuren.
3. Aufbau und Funktion to top
Je nach Art der Ventilblöcke gibt es den APSON
LCS-2000 in drei Ausführungen:
-
Einkanaliger Lackwechsler,
für normale Anwendungen.
-
Zweikanaliger Lackwechsler,
für A-B Systeme (das inaktive Teilsystem ist unabhängig spülbar und
ladbar).
-
Dreikanaliger Lackwechsler,
für komplexe Systeme (erspart SL-Abzweiger und
SL-Verschraubungen).
Legende: I = Einkanaliger Schaltblock, II = Zweikanaliger Schaltblock, III = Lackwechsler, CB = Cleaner Block, SB = Schaltblock, SBN = Lackwechsler-Endblock, mit Ausgang Out,
H = Halter, V = Ventil, .. P = Pneumatische Ansteuerung
des jeweiligen Ventils, A = Luft (Air),
S = Lösemittel (Solvent), C.. = Lack 1..n (Color), K.. = Ausgangskanal .., In = Eingang (Inlet), Out = Ausgang (Outlet), D = O-Ring Dichtung, F = Zentrier-Stift, G = Gewindestange.
Der dreikanalige Schaltblock ist in der Abbildung nicht dargestellt.
Die Ausgangskanäle der mehrkanaligen Lackwechsler sind unabhängig
voneinander. Jeder Schaltblock ermöglicht max. zwei Ventile pro
Ausgangskanal.
Jeder APSON LCS-2000 besteht
-
Einem austauschbaren Spülblock bzw. Cleaner Block CB.
-
Einer wählbaren Anzahl Schaltblöcke SB.
-
Einem Lackwechsler-Endblock SBN für den Medium-Auslass.
-
Optional, einem Halter H aus
Winkelprofil.
Die Schaltblöcke SB (Endblock
SBN ausgenommen) haben je eine O-Ring
Dichtung pro Ausgangskanal D sowie je
zwei Stifte F zum Zentrieren der Blöcke
beim Zusammenbau des Lackwechslers mittels vier Gewindestangen G. Jeder Schaltblock hat Schraub-Fassungen für
pneumatisch steuerbare Lackventile V. Es
lassen sich pro Ausgangskanal K maximal
zwei Medien unabhängig voneinander schalten. Die Ansteuerung des
jeweiligen Ventils erfolgt über seinen zugehörigen Pneumatik-Anschluss
..P.
Legende: I = Spülblock CB (Cleaner Block), II = Eigentlicher Lackwechsler, V = Ventil, A = Luft (Air), S = Lösemittel (Solvent), C.. = Lack 1..n (Color), Out = Ausgang (Outlet), BP = Blindstopfen (Blind Plug), PP = Pumpe, BV = Rücklauf-Steuerventil (Backpropagation
Valve).
Jeder Schaltblock hat vier
Medien-Anschlüsse In, zwei frontseitige
und zwei rückseitige (die rückseitigen Anschlüsse sind in der Abbildung
nicht sichtbar). Der eine Anschluss dient als Medium-Eingang; der entsprechende Anschluss auf der
gegenüberliegenden Fläche des Schaltblocks kann als Medium-Rückleitung dienen. In Bezug auf die
Lackversorgung ermöglicht ein Schaltblock somit für jedes Ventil
grundsätzlich zwei Anwendungsfälle:
-
Lackversorgung mit Stichleitung, für Lacke die
nicht dekantieren.
-
Lackversorgung mit Ringleitung, für Lacke die dekantieren, z.B.
Metallic-Lacke.
Im Funktionsschema sind beide Möglichkeiten exemplarisch für den
letzten Schaltblock dargestellt.
Im Falle einer Lackversorgung mit
Stichleitung wird nur ein
Medium-Anschluss genutzt. Der zugehörige Anschluss für Medium-Rückleitung
(auf der gegenüberliegenden Fläche des Schaltblocks) ist mittels einer
totraumfreien APSON Blind-Verschraubung zu verschließen.
Im Falle einer Lackversorgung mit
Ringleitung werden beide
Medium-Anschlüsse genutzt. An den Anschluss für Medium-Rückleitung ist ein
Schlauch anzuschliessen der zurück führt zum jeweiligen Lackbehälter.
Somit kann ein Lack C per Pumpe PP stetig umgewälzt werden. Dies verhindert das
Ablagern von nicht lösbaren Lackbestandteilen im Inneren der Schläuche und
Gefäße der Lackversorgung. Zum Aufbau von Druck in der Ringleitung ist an
ihrem Ende (normalerweise in der Nähe des Lackversorgungsgefäßes) ein
Rücklauf-Steuerventil BV
vorzusehen.
Der Lackwechsler wird bevorzugt mit dem Spülblock CB nach oben hin montiert. Das oberste Ventil ist
für Lösemittel S vorzusehen. Zum Spülen
des Lackwechslers ist der Spülblock pneumatisch so anzusteuern, dass er
mehrmals abwechselnd für jeweils kurze Zeit Lösemittel S und Druckluft A
in den entsprechenden Ausgangskanal K
einspeist. Siehe hierzu APSON Lacksystem
Spülblöcke.
Zum Glätten eventueller Druckspitzen bzw. zum Regeln des
Ausgangsdruckes kann am Ausgang Out ein
Lackdruckregler (in der Abblidung nicht dargestellt) vorgesehen werden. Im
Falle von Ringleitungen mit Medium-Umlauf ist zum Begrenzen des Druckes
des jeweiligen Mediums je ein Rücklauf-Steuerventil BV vorzusehen. Siehe hierzu APSON Druckregler bzw. APSON
Lackdruck Komponenten.
4. Technische Daten to top
Produktname: |
APSON LCS-2000 |
Medien: |
Lacke, Lösemittel, Laugen, u.a. |
Mediendrücke: |
max. 12 bar |
Ventil-Bestückung: |
APSON 2/2-Wege Lackventile für Stichleitung oder Ringleitung
(Medium-Umlauf) |
Werkstoffe: |
Edelstahl |
Dichtungen: |
Viton™ * |
Medieneingangs-Anschlüsse: |
für Schlauch D = 8 mm, d = 6 mm * |
Ausgangsanschluss: |
für Schlauch D = 8 mm, d = 6 mm * |
Abmessungen eines Blocks, LxBxH: |
|
Masse: |
ca. 400 g pro Schaltblock (einkanalig) |
* oder gemäß Kundenwunsch
5. Bestell-Daten to top
Beim Bestellen der Anzahl der Schaltblöcke ist zu beachten, dass pro
Block maximal zwei Medien schaltbar sind.
Produkt |
Bestell-Nr. |
APSON Lackwechslerblock LCB-2000 (Schaltblock) |
050-Axxx |
APSON Puls Cleaner PC-2000 (standardmäßiger Spülblock) * |
070-A005 |
APSON Turbo-Puls Cleaner TPC-2001 (alternativer Spülblock)
* |
070-A002 |
APSON Turbo Cleaner TC-2002 (alternativer Spülblock) * |
070-A004 |
APSON 2/2-Wege Lackventil LV-2000-2.2 (Ersatzteil) |
060-Axxx ** |
APSON Rücklauf-Steuerventil BPV-2002 *** |
040-Axxx ** |
APSON Lackwechsler Halter LCH-2000 (aus Winkelprofil) |
--- |
* Siehe APSON Lacksystem
Spülblöcke. ** Gemäß Kundenwunsch. *** Für Ringleitung
(Medium-Umlauf).
