1. Einführung to top

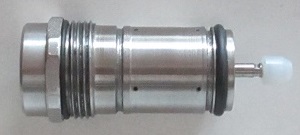

Das APSON Miniventil VNT-3011 ist
ein normal geschlossenes pneumatisch steuerbares
2/2-Wege Tandemventil für aggressive Arbeitsmaterialien, z.B. Lacke,
Lösemittel, Laugen. Es schaltet mit den standardmäßigen Pneumatikdrücken
der Industrie. Es wird hauptsächlich eingesetzt in Spezialanwendungen sowie im APSON Mini-Lackwechsler LCM-2010.
2. Leistungsmerkmale to top
-
Anzeige für Schaltzustand sowie Dichtheit bzw. Leckage.
-
Sehr kompaktes 2-Kolben Tandemventil, geeignet für übliche
Standarddrücke der Industrie.
-
Metallische Teile aus Edelstahl, Dichtungen beständig gegen
aggressive Arbeitsmaterialien.
-
Montage und Demontage mittels einfachem Werkzeug.
3. Aufbau und Funktion to top
Das APSON Miniventil VNT-3011 ist
ein normal geschlossenes 2/2-Wege Ventil. Gehäuse und
Anbauteile sind aus Edelstahl. Im Inneren des Gehäuses (siehe Abbildung 2)
befinden sich zwei axial angeordnete Druckkammern mit je einem Kolben und
Kolbendichtung. Durch diese Kammern führt druckdicht eine axiale,
verschiebbare Ventilnadel, an der die zwei Kolben und die Hauptdichtung
des Ventils befestigt sind. Der hintere Teil der Ventilnadel ist sichtbar
und enthält eine axiale Bohrung. Dies ermöglicht Schaltzustand sowie
Dichtheit bzw. Leckage des Ventils festzustellen. Das Arbeitsmaterial
sowie die Ansteuerdruckluft werden durch den Ventilblock zugeführt.
Falls die Druckkammern mittels Druckluft beaufschlagt werden, öffnet
das Ventil. Die Entlüftung erfolgt durch Entlüftungsbohrungen. Aufgrund
der Tandem-Bauweise, summieren sich die Schiebekräfte der beiden Kolben.
Eine Druckfeder im Druckfederraum schließt das Ventil sobald es nicht mehr
mittels Druckluft angesteuert wird. Die eigentliche Ventilkammer
zum Schalten des Arbeitsmaterials sowie der Dichtsitz der
Hauptdichtung befinden sich im jeweiligen Ventilblock (siehe APSON Mini-Lackwechsler LCM-2010).
Legende: 1=Anzeige für
Schaltzustand sowie Dichtheit bzw. Leckage, 2=Gehäusedeckel, 3=Druckfeder,
4=Ventilgehäuse (Schlüsselweite 17 mm), 5=Entlüftungsbohrung des
Druckfederraumes, 6=Gehäusedichtungen, O-Ringe, 7=hinterer Kolben mit
Kolbendichtung, 8=hinterer Druckraum, 9=Dichtplatte für den Druckraum,
10=Entlüftungsraum, 11=vorderer Kolben mit Kolbendichtung, 12=vorderer
Druckraum, 13=Steuerluft-Kanäle, 14=Ventilnadeldichtungen, 15=Ventilnadel,
16=Hauptdichtung des Ventils, 17=Dichtfläche der Hauptdichtung,
18=Schlüsselfläche (Schlüsselweite 1.5 mm).
4. Technische Daten to top
Benennung: |
APSON
Miniventil VNT-3011 |
Ventilart: |
Normal geschlossen, 2/2-Wege |
Arbeitsmaterialien: |
Lösemittellacke, Wasserlacke, Lösemittel, Laugen, u.a. |
Arbeitsmaterialdruck: |
max. 15 bar |
Steuerluftdruck: |
6 bis 8 bar |
Materialien: |
Gehäuseteile: Edelstahl, Gehäusedichtungen: Viton™ |
Dichtungen der Ventilnadel und Kolben: |
Teflon™ und/oder Kalrez™, oder gemäß Kundenwunsch |
Hauptdichtung, Ventilnadelkonus: |
UHMWP (Ultra High Molecular Weight Polyethylene) |
Abmessungen [mm] L x M, SW: |
ca. 47 x (M 17 x 1), Schlüsselweite 17 |
Masse: |
ca. 30 g |
5. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Miniventil VNT-3011 |
060A060 |
