1. Einführung to top
Durch den Anbau des APSON Pumpenspülblock 2000 an die spülbaren
Ausführungen der Barmag™ Lackpumpen für 6 oder optional
3 ccm/Umdrehung können die Lackpumpen zusätzlich gespült werden. Dies
ermöglicht einen kürzeren Spülzyklus weil die Pumpe und die
Lackleitung gleichzeitig gespült werden können. Dadurch werden kürzere
Spülzeiten erreicht mit besserer Pumpenreinigung und zu flexibleren
Spülkonzepten. Der Pumpenspülblock 2000 ist besonders geeignet zum
Einsatz in automatischen Systemen für die Verarbeitung von Lacken,
Lösemitteln, Laugen, u.a.
Bla bla ...#################################

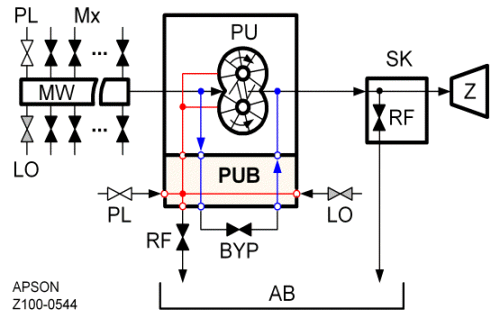

Legende:
PUB = Pumpenspülblock 2000 MW = Medienwechsler Z =
Zerstäuber BYP = Bypass-Ventil PL = Pulsluft-Ventil RF =
Rückführungs-Ventil PU = Pumpe SK = Sprühkopf AB = Auffangbehälter
Mx = Medium-Ventil x LO = Lösemittel-Ventil

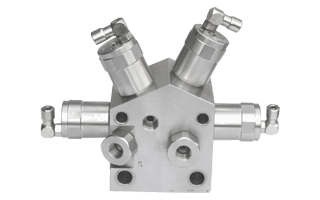

Der Pumpenspülblock 2000 besteht aus folgenden Bauteilen:
-
Edelstahl-Block als Schnittstelle zur Pumpe und zur Aufnahme
der Ventile und Anschlussleitungen;
-
Bypass-Ventil. Hiermit kann während des Spülzykluses die
Lackleitung getrennt und unabhängig von der Pumpe gespült werden
kann;
-
Einem Pulsluft- und einem Lösemittel-Ventil. Diese Ventile
dienen zum Spülen der Pumpe. Während des Spülzykluses können diese
beiden Ventile abwechselnd angesteuert werden um die Pumpe mit
einem Gemisch aus Luft und Lösemittel zu spülen;
-
Rückführ-Ventil zum Ableiten des Pumpen-Spülgemisches in den
Auffangbehälter;
-
Je einem Rückschlag-Ventil in den Zuführungs-Anschlüssen der
Pulsluft und des Lösemittels. Diese verhindern während des Spülens
das Eindringen von Lösemittel in die Pulsluft-Versorgung oder das
Eindringen von Druckluft in die Lösemittel-Leitung.
Bla bla #########################...
Legende:
PUB = Pumpenspülblock 2000 MW = Medienwechsler Z =
Zerstäuber BYP = Bypass-Ventil PL = Pulsluft-Ventil RF =
Rückführungs-Ventil PU = Pumpe SK = Sprühkopf AB = Auffangbehälter
Mx = Medium-Ventil x LO = Lösemittel-Ventil
Der Pumpenspülblock 2000 besteht aus folgenden Bauteilen:
-
Edelstahl-Block als Schnittstelle zur Pumpe und zur Aufnahme
der Ventile und Anschlussleitungen;
-
Bypass-Ventil. Hiermit kann während des Spülzykluses die
Lackleitung getrennt und unabhängig von der Pumpe gespült werden
kann;
-
Einem Pulsluft- und einem Lösemittel-Ventil. Diese Ventile
dienen zum Spülen der Pumpe. Während des Spülzykluses können diese
beiden Ventile abwechselnd angesteuert werden um die Pumpe mit
einem Gemisch aus Luft und Lösemittel zu spülen;
-
Rückführ-Ventil zum Ableiten des Pumpen-Spülgemisches in den
Auffangbehälter;
-
Je einem Rückschlag-Ventil in den Zuführungs-Anschlüssen der
Pulsluft und des Lösemittels. Diese verhindern während des Spülens
das Eindringen von Lösemittel in die Pulsluft-Versorgung oder das
Eindringen von Druckluft in die Lösemittel-Leitung.
4. Leistungsmerkmale to top
-
sehr wirksame Reinigung der Pumpe, weil diese zusätzlich
spülbar ist
-
kostensparend wegen kurzer Spülzeiten
-
kompakte Bauweise aufgrund direkter Anflanschung an der
Pumpe
-
einfachste Handhabung bei der Montage und Wartung
-
schneller und leichter Austausch der Ventile möglich
-
totraumfreie Ventile und sichtbarer Schaltzustand der
Ventile
-
proaktive Wartung möglich aufgrund Leckage-Anzeige der
Ventile
5. Technische Daten to top
Benennung |
APSON Pumpenspülblock 2000 |
Medien |
Lacke, Lösemittel, Laugen, u.a. |
Mediendruck |
max. 12 bar |
Ventil-Bestückung |
vier 2/2-Wege Lackventile 2000 |
Werkstoff |
Edelstahl |
Dichtungs-Werkstoffe |
Teflon™, Viton™, oder nach Kundenwunsch |
Ventil-Steuerluftdruck |
min. 6 bar bis max. 8 bar, gemessen an den Ventilen |
Steuerluftdruck-Anschluss |
für Schlauch, D = 4 mm, d = 2,7 mm, oder nach
Kundenwunsch |
Lösemittel- Anschl. LM |
für Schlauch, D = 8 mm, d = 6 mm, oder nach
Kundenwunsch |
Pulsluft- Anschluss PL |
für Schlauch, D = 8 mm, d = 6 mm, oder nach
Kundenwunsch |
Bypass- Anschluss BY |
für Schlauch, D = 6 mm, d = 4 mm, oder nach
Kundenwunsch |
Medien-Ausgang |
für Schlauch, D = 6 mm, d = 4 mm, oder nach
Kundenwunsch |
Rückführungs- Anschluss RF: |
für Schlauch, D = 8 mm, d = 6 mm, oder nach
Kundenwunsch |
Abmessungen: |
-
Ohne Ventile: Länge 66 mm, Breite 39 mm,
Höhe 65 mm
-
Mit Ventilen: Länge 156 mm, Breite 90 mm,
Höhe 104 mm
|
Befestigung: |
direkt an der Pumpe |
Masse: |
ca. 1,5 kg |
6. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Pumpenspülblock 2000, komplett |
030-A001 |
APSON Lackventil 2000 (Ersatzteil) |
060-A008 |
APSON Rückschlagventil 2000 (Ersatzteil) |
100-A001 |
