1. Einführung to top

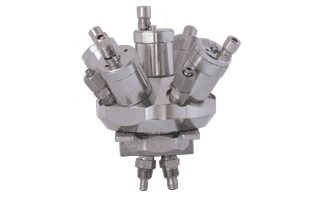

Der APSON 2K Schaltblock 2009 HB mit Rückführung gehört zur
Klasse der speziellen Schaltblöcke für 2-Komponenten Lacke mit Härter.
Aufgrund seiner Eigenschaften verbessert er die Qualität und steigert
den Wirkungsgrad des Beschichtungsprozesses.
Dieser Schaltblock Typ ist besonders geeignet zum Einsatz in
automatischen Beschichtungs-Systemen mit oft zu wechselnden chemisch
aggressiven Medien, z.B. Lacken, Härtern, Lösemitteln, Laugen, u.a. Er
ist einsetzbar sowohl für 2K Uni-Lacke als auch 2K
Metallic-Lacke.
Herkömmliche Schaltblöcke für 2-Komponenten Lacke sind nicht
optimiert und haben in der Regel Kanäle zum Zuführen der
Lackkomponenten und zumindest einen Kanal zum Abführen des
Lackproduktes. In der Praxis kann das Lackprodukt in diesen Kanälen
aushärten. Dies führt zu Problemen während des Lackierens und beim
Spülen der Medienschaltblöcke. Verstopfte Medienschaltblöcke müssen
zeitaufwändig ausgetauscht und die Medienkanäle wieder aufgebohrt
werden.
Der APSON 2K Schaltblock 2009 HB mit Rückführung ist mit
hochqualitativer totraumfreier APSON Ventiltechnik ausgerüstet und hat
Mischräume mit minimalem Volumen in den Bereichen in denen sich der
Stammlack mit dem Härter mischt. Diese Mischräume sind optisch
überprüfbar und schnell zu reinigen. Aushärtungen des Lackproduktes
können während des normalen Betriebes praktisch nicht entstehen. Falls
dies doch einmal vorkommen sollte, ist die Betriebsbereitschaft des
APSON 2K Schaltblocks in kürzester Zeit wieder herstellbar.
Der APSON 2K Schaltblock 2009 HB mit Rückführung besteht
hauptsächlich aus
-
einem massiven Ventilblock mit Anschluss- und
Ventil-Bezeichnungen,
-
fünf APSON Ventilen (siehe Bestell-Daten),
-
Schlauch-Verschraubungen zum Anschluss der Medien,
-
Ausgangskonus mit Ausgangsanschluss, Rückführungsanschluss
und Überwurfmutter,
-
optional zwei Rückschlagventilen (für Pulsluft und
Verdünner),
-
einem Befestigungswinkel.

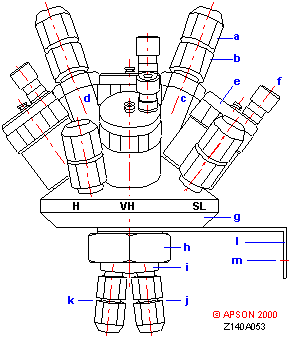

Legende
a = SL-Verschr.-Mutter, b = SL-Verschraubung,
c = Rückschlagventil, d = Rückschlagventil, e = APSON Ventil,
f = Pneumatik-Anschluß, g = 2K Schaltblock, h = Überwurfmutter,
i = Ausgangskonus, j = 2K Lack-Ausgang, k = Rückführung,
l = Befestigungswinkel, m = 2 Löcher ø7 mm,
(hor. Lochabstand 20 mm)
Der APSON 2K Schaltblock 2009 HB mit Rückführung ist
standardmäßig aus Edelstahl gefertigt und wird mittels des
Befestigungswinkels an einem geeigneten Platz befestigt.
Die Medienschläuche werden mittels der Schlauch-Verschraubungen
an den zugehörigen markierten Medien-Anschlüssen für Stammlack (SL),
Härter (H), Verdünner bzw. Lösemittel (V/Lö), Pulsluft (PL) und
Rückführung (RF) angeschlossen. Die Überwurfmutter am Ausgangskonus
ermöglicht schnelle Demontage Zwecks Wartung bzw. Inspektion.
Das zum Lackieren erforderliche 2K Lackprodukt entsteht im
Mischraum des 2K Schaltblocks durch gleichzeitiges Öffnen der Ventile
für Stammlack und Härter. Das 2K Lackprodukt fließt dann durch den
Ausgang A des 2K Schaltblocks und durch einen nachzuschaltenden
Mischer/Homogenisierer.

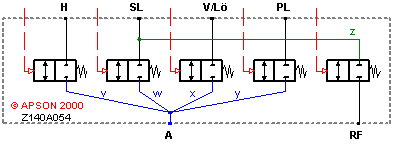

Legende
Kanallängen: Lv = Lw = Lx = Ly = 0,2 mm; Lz = 1,0 mm
Kanalvolumina: Vv + Vw + Vx + Vy = 0,2 ml; Vz = 0,01 ml
Zum Wechseln des Lackes kann der im Lackschlauch befindliche
Stammlack durch Öffnen des Rückführventils zum Ausgang (RF) hin
ausgedrückt und der Wiederverwendung zugeführt werden. Anschließend
sind der Lackschlauch für den Stammlack, sowie der 2K Schaltblock zu
spülen.
Zum Spülen des 2K Schaltblocks sind die Ventile für Stammlack
(SL) und Härter (H) zu schließen. Anschließend sind die Ventile für
das Lösemittel (V/Lö) und für die Pulsluft (PL) periodisch und
abwechselnd zu öffnen und zu schließen. Es ergibt sich somit eine
Luft/Lösemittel-Sequenz wie folgt: Lu-Lö-Lu-Lö...
4. Leistungsmerkmale to top
Der APSON 2K Schaltblock 2009 HB mit Rückführung hat folgende
Leistungsmerkmale:
-
Erzeugt hochqualitative Medienmischung durch turbulente
Vor-Vermischung der Medien bereits beim Zusammentreffen der Medien
im Mischraum.
-
Bildet keine Luftsäulen weil der Mischraum keine
Medien-Kanäle hat.
-
Erreicht 100% Materialausnutzung (keine ausgehärteten
Mediensäulen in Kanälen).
-
Ist umweltschonend aufgrund von Medien-Rückgewinnung und
kurzen Spülzeiten.
-
Ist kostensparend aufgrund minimierten
Medienverbrauchs.
-
Ermöglicht einfache Handhabung bei der Montage und
Wartung.
-
Hat totraumfreie APSON Ventiltechnik.
-
Hat spül- und durchsatz-optimierte Medien-Kanäle.
-
Besteht aus Edelstahl, somit korrosionsbeständig und
verschleißfest.
-
Ist unempfindlich gegen Laugen und schwache Säuren.
5. Technische Daten to top
Benennung: |
APSON 2K Schaltblock 2009 HB mit
Rückführung |
Medien: |
Uni- und Metallic-Lacke, Härter, Lösemittel, Laugen,
u.a. |
Mediendruck: |
Max. 20 bar |
Ventil-Bestückung: |
APSON 2/2-Wege Lackventile 2009, totraumfreie
Ventiltechnik |
Werkstoff: |
Edelstahl |
Dichtungen: |
Viton™-Gummi, oder gemäß Kundenwunsch |
Medien-Eingänge: |
Für Schlauch D = 8 mm, d = 6 mm (oder gemäß
Kundenwunsch) |
Ausgangsanschluß: |
Für Schlauch D = 8 mm, d = 6 mm (oder gemäß
Kundenwunsch) |
Abmessungen(in mm): |
Ohne Ventile: Länge bzw. Breite 70, Höhe 45
Mit Ventilen: Länge bzw. Breite 140, Höhe 120
|
Masse: |
1,3 kg (mit Ventilen) |
6. Bestell-Daten to top
Benennung |
Anzahl |
Bestell-Nr. |
APSON 2K Schaltblock 2009 HB mit
Rückführung, (mit Ventilen, Befestigungswinkel und
SL-Verschraubungen) |
1 |
050-A046 |
APSON 2/2-Wege Lackventil 2009
(Ersatzteil) |
5 |
060-A013 |
APSON Mischer/Homogenisierer |
1 |
200-0270 |
APSON Dichtungssatz (Ersatzteil) |
1 |
300-0021 |
APSON Rückschlagventil für den Anschluss von Pulsluft bzw.
Verdünner (Option) |
2 |
100-A004 |
Optionen:
-
Andere Werkstoffe oder Leistungsmerkmale auf
Kundenwunsch gegen Aufpreis.
