1. Einführung to top
Der APSON Puls Cleaner CPP-2000 ist ein pneumatisch steuerbarer
Spülblock für aggressive Lacke und Lösemittel. Er ist der standardmäßig
vorgesehene Cleanerblock für den modularen APSON
Lackwechsler 2000 M.
Der APSON Puls Cleaner CPP-2000 ist besonders geeignet für
automatische Lackiersysteme mit oft wechselnden Lacken und dient zum
Spülen des Lackwechslers, der Leitungen und Rotationszerstäuber bzw.
Sprühpistolen. Er vermeidet sicher eine Verunreinigung des im
Lackierprozess neu zugeschalteten Lackes und gewährleistet somit einen
einwandfreien Lackwechsel.
2. Leistungsmerkmale to top
-
Geringer Lösemittelverbrauch für einwandfreies Spülen.
-
Umweltschonender kurzer Spülzyklus aufgrund hohen
Durchsatzes.
-
Sehr gute Spülbarkeit aufgrund totraum-minimierter
Ventilblöcke.
-
Die Ventile sind kompatibel mit den Ventilen der
Lackwechslerblöcke.
-
Schneller Ventil-Austausch aufgrund schraubbarer
Ventiltechnik.
-
Proaktive Wartung möglich aufgrund Leckage-Anzeige der
Ventile.
-
Sichtbarer Schaltzustand der Ventile.
-
Kleine, kompakte Bauform.
3. Aufbau und Funktion to top

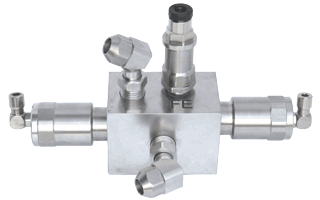

Der APSON Puls Cleaner CPP-2000 besteht aus einem quaderförmigen
Gehäuse mit einem Ausgang und je einem Eingang für Lösemittel LM (LO) bzw.
Druckluft LU. Die Ausgangsseite des Puls Cleaners bildet eine druckdichte
Schnittstelle zu den Ventilblöcken des Lackwechslers.
Jedem Eingang ist ein pneumatisch steuerbares Ventil zugeordnet.
Aufgrund der alternierend angesteuerten Ventile können sich die
Öffnungszeiten der Ventile überschneiden. Deshalb enthalten die
Anschluss-Verschraubungen beider Eingänge (Druckluft und Lösemittel)
zusätzlich je ein Rückschlagventil.
Während des Lackierens stehen Lösemittel und Druckluft permanent am
Puls Cleaner an. Zum Durchführen des Spülzykluses werden, beginnend mit
dem Lösemittelventil, abwechselnd jeweils das Lösemittelventil LF bzw. das
Druckluftventil LLF geöffnet.
Aufgrund dieses Ablaufs entsteht ein alternierender Strom aus Luft
bzw. Lösemittel, der den nachgeschalteten Lackwechsler die Leitungen und
Sprühgeräte sicher spült. Die Dauer des Spülzykluses sowie die
Schaltsequenz der beiden Ventile richtet sich nach den Gegebenheiten des
Lackierprozesses und wird mittels der Lackieranlagen-Steuerung
eingestellt. Je kürzer die Einschaltimpulse der beiden Ventile
(vorzugsweise kleiner als 1 Sekunde), desto besser die
Spülqualität.
4. Technische Daten to top
Benennung: |
APSON Puls Cleaner CPP-2000 |
Medien: |
Lacke, Lösemittel, Laugen, u.a. |
Druckluft-Druck: |
6 bis 12 bar, siehe auch Lösemitteldruck. |
Lösemitteldruck: |
6 bis 12 bar, (1 bis 1,5 bar Greer als die Druckluft). |
Ventil-Bestückung: |
Zwei 2/2-Wege Lackventile, siehe Bestell-Daten. |
Rückschlagventile: |
Zwei Rückschlagventile, siehe Bestell-Daten. |
Ventil-Ansteuerdruck: |
Min. 6 bar, max. 8 bar, gemessen am Ventil. |
Gehäuse-Werkstoff: |
Edelstahl, siehe Bestell-Daten. |
Dichtungs-Werkstoff: |
Viton™ |
Steuerluft-Anschluss: |
Für Schlauch, d = 2,7 mm, D = 4 mm |
Drucklufteingang: |
Für Schlauch, d = 6 mm, D = 8 mm |
Lösemitteleingang: |
Für Schlauch, d = 6 mm, D = 8 mm |
Abmessungen, Block: |
Länge 59 mm, Höhe 30 mm, Tiefe 42 mm |
Abmessungen, komplett: |
Länge 149 mm, Höhe 30 mm, Tiefe 47 mm bzw. 97 mm |
Masse, Block: |
ca. 280 g |
Masse, komplett: |
ca. 380 g |
5. Bestell-Daten to top
Benennung |
Anzahl |
Bestell-Nr. |
APSON Puls Cleaner CPP-2000, komplett |
1 |
070-A005 |
APSON 2/2-Wege Lackventil 2000 |
2 |
060-A008 |
APSON Rückschlagventil 2000 |
2 |
100-A001 |
