1. Einführung to top
Die APSON Sekundärkreise Spülgruppe CSC-2000 dient zum Aufteilen von
langen Lack-Leitungen in einzelne Spülabschnitte. Die dadurch enstehenden
kürzeren Leitungsabschnitte können gleichzeitig
und unabhängig voneinander gespült werden. Dies ermöglicht
erheblich kürzere Spülzyklen und flexiblere Spülkonzepte.
Die APSON Sekundärkreise Spülgruppe 2000 ist besonders geeignet zum
Einsatz in automatischen Systemen für die Verarbeitung von Lacken,
Lösemitteln, Laugen, u.a.
...############################

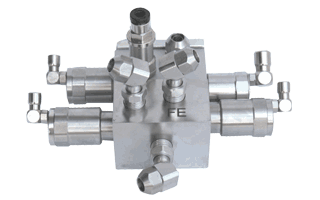

Eine Sekundärkreise Spülgruppe CSC-2000 mit standardmäßigem
Spülblock ist in obiger Abbildung dargestellt. Sie besteht aus:
Der Spülblock in
Standardausführung hat zwei pneumatisch schaltbare 2/2-Wege Lackventile
sowie zwei Rückschlagventile. Als Spülblock alternativ eingesetzbare
Typen:
-
APSON Puls Cleaner 2000 (standardmäßiger Spülblock).
-
APSON Turbo-Puls Cleaner 2001.
-
APSON Turbo Cleaner 2002.
Der Umschaltblock hat
standardmäßig ein pneumatisch schaltbares 3/2-Wege Lackventil für die
Farbfreigabe bzw. Rückführung. Für Spezial-Anwendungen, z.B. vorladbare
A-B Systeme, ist der Umschaltblock optional mit einem zusätzlichen
3/2-Wege Lackventil aufrüstbar.
...########################

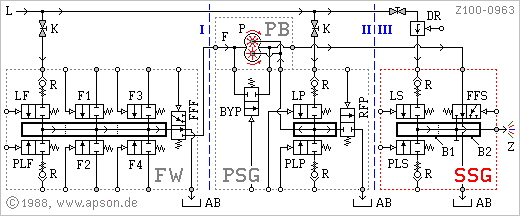

Das folgende Schema zeigt ein exemplarisches Konzept für Lackversorgung mit Sekundärkreise Spülgruppe
(SSG). Die SSG teilt die Lackleitung hauptsächlich in zwei
Teile auf:
Im Folgenden wird hauptsächlich der Abschnitt III mit SSG
beschrieben. Die Abschnitte I und II sind hier nur zum besseren
Verständnis des Sachverhalts dargestellt.
Legende
-
Sekundärkreise Spülgruppe SSG
(Abschnitt III):B1 = Spülblock, B2 = Umschaltblock, LS
= Lösemittel Sekundärkreis, PLS = Pulsluft Sekundärkreis, FFS =
Farbfreigabe Sekundärkreis
-
Pumpenblock PB (im Abschnitt
II): P = Spülbare Zahnradpumpe, F = Lackleitung vom
Farbwechsler.
-
Pumpenspülgruppe PSG (im Abschnitt
II): LP = Lösemittel Pumpengruppe, PLP = Pulsluft
Pumpengruppe, RFP = Rückführung Pumpengruppe, BYP = Bypass-Ventil
Pumpengruppe.
-
Farbwechsler FW mit eigenem
Spülblock (Abschnitt I): LF = Lösemittel Farbwechsler,
PLF = Pulsluft Farbwechsler, FFF = Farbfreigabe Farbwechsler, Fx =
Farbe 1 bis Farbe N.
-
Andere Symbole: L =
Lösemittel-Leitung, DR = Druckregler, AB = Auffangbehälter, RF =
Rückführung, K = Kugelhahnventil, R = Rückschlagventil, Z =
Zerstäuber.
Während des Lackierens ist der
Rückführungs-Anschluss des Umschaltblocks FFS geschlossen. Der Lack fließt
somit über FFS zum Zerstäuber Z.
Während des Spülzyklusses wird
der APSON-Cleaner des Farbwechslers LW aktiv und das 3/2-Wege Lackventil
des Umschaltblocks FFF schaltet den versorgungsseitigen Leitungsabschnitt
über seinen Rückführungs-Anschluss zum jeweiligen Auffangbehälter AB.
Gleichzeitig wird der APSON Cleaner der Sekundärkreise Spülgruppe SSG
aktiv und spült das Gemisch aus Lack, Luft und Lösemittel des
zerstäuberseitigen Leitungsabschnitts III über das Rückführventil des
Zerstäubers Z ebenfalls in den jeweiligen Auffangbehälter AB.
4. Leistungsmerkmale to top
-
Kostensparend aufgrund kurzer Spüldauer.
-
Optimale Reinigungswirkung aufgrund kurzer Spülstrecken.
-
Einfachste Handhabung bei Montage und Wartung.
-
Schneller und leichter Austausch der Ventile.
-
Totraumfreie Ventile mit sichtbarem Schaltzustand.
-
Proaktiv wartbar aufgrund Leckage-Anzeige der Ventile.
-
Kompakte Bauweise mit hohem Durchsatz.
5. Technische Daten to top
Benennung: |
APSON Sekundärkreise Spülgruppe CSC-2000 |
Medien: |
Lacke, Lösemittel, Laugen, u.a. |
Mediendruck: |
max. 12 bar |
Ventile Spülblock: |
zwei 2/2-Wege Lackventile |
Ventil/e Umschaltblock: |
ein 3/2-Wege Lackventil (siehe Bestell-Optionen) |
Gehäuse-Werkstoff: |
Edelstahl |
Dichtungs-Werkstoffe: |
Teflon™ und/oder Viton™, * |
Ventil-Steuerluftdruck: |
6 bis 8 bar, gemessen am Ventil |
Steuerluftdruck-Anschluss: |
für Schlauch, D = 4,0 mm, d = 2,7 mm, * |
Lösemittel-Anschl. LM: |
für Schlauch, D = 8,0 mm, d = 6,0 mm, * |
Pulsluft-Anschluss PL: |
für Schlauch, D = 6,0 mm, d = 4,0 mm, * |
Medien-Eingang FE: |
für Schlauch, D = 6,0 mm, d = 4,0 mm, * |
Medien-Ausgang: |
für Schlauch, D = 6,0 mm, d = 4,0 mm, * |
Rückführungs- Anschluss RF: |
für Schlauch, D = 8,0 mm, d = 6,0 mm, * |
Abmessungen ohne Ventile: |
Länge 59 mm, Breite 42 mm, Höhe 68 mm |
Abmessungen mit Ventilen: |
Länge 124 mm, Breite 174 mm, Höhe 88 mm |
Befestigung: |
Haltewinkel, * |
Masse: |
ca. 1,5 kg |
* oder nach Kundenwunsch
6. Bestell-Daten to top
Benennung |
Bestell-Nr. |
APSON Sekundärkreise Spülgruppe CSC-2000 (mit einem 3/2-Wege
Lackventil für Farbfreigabe/Rückführung) |
050-A007 |
APSON 2/2-Wege Lackventil 2000 (Ersatzteil) |
060-A008 |
APSON 3/2-Wege Lackventil 2004 (Ersatzteil) |
060-A015 |
APSON Rückschlagventil 2000 (Ersatzteil) |
100-A001 |
Optionen:
-
Sekundärkreise Spülgruppe CSC-2000 mit
zwei 3/2-Wege Lackventilen für
Farbfreigabe/Rückführung.
-
Sekundärkreise Spülgruppe CSC-2000 mit APSON Turbo-Puls
Cleaner 2001.
-
Sekundärkreise Spülgruppe CSC-2000 mit APSON
Turbo Cleaner 2002.
