Pumpenspülblock CPY-2000
Prospekt ~ 0.12 MBDownload
1. Einführung to top
Durch den Anbau des APSON Pumpenspülblock CPY-2000 an die spülbaren
Ausführungen der Barmag™ Lackpumpen für 6 oder optional 3 ccm/Umdrehung
können die Lackpumpen zusätzlich gespült werden. Dies ermöglicht einen
kürzeren Spülzyklus weil die Pumpe und die Lackleitung gleichzeitig
gespült werden können. Dadurch werden kürzere Spülzeiten erreicht mit
besserer Pumpenreinigung und zu flexibleren Spülkonzepten. Der
Pumpenspülblock CPY-2000 ist besonders geeignet zum Einsatz in
automatischen Systemen für die Verarbeitung von Lacken, Lösemitteln,
Laugen, u.a.
APSON Pumpenspülblock CPY-2000
2. Leistungsmerkmale to top
-
sehr wirksame Reinigung der Pumpe, weil diese zusätzlich spülbar ist
-
kostensparend wegen kurzer Spülzeiten
-
kompakte Bauweise aufgrund direkter Anflanschung an der Pumpe
-
einfachste Handhabung bei der Montage und Wartung
-
schneller und leichter Austausch der Ventile möglich
-
totraumfreie Ventile und sichtbarer Schaltzustand der Ventile
-
proaktive Wartung möglich aufgrund Leckage-Anzeige der Ventile
3. Aufbau to top
... #################################
APSON Pumpenspülblock CPY-2000
Legende: PUB = Pumpenspülblock CPY-2000, MW = Medienwechsler, Z = Zerstäuber, BYP = Bypass-Ventil, PL = Pulsluft-Ventil, RF = Rückführungs-Ventil, PU = Pumpe, SK = Sprühkopf, AB = Auffangbehälter, Mx = Medium-Ventil x, LO = Lösemittel-Ventil
Der Pumpenspülblock CPY-2000 besteht aus folgenden Bauteilen:
-
Edelstahl-Block als Schnittstelle zur Pumpe und zur Aufnahme der Ventile und Anschlussleitungen;
-
Bypass-Ventil. Hiermit kann während des Spülzykluses die Lackleitung getrennt und unabhängig von der Pumpe gespült werden kann;
-
Einem Pulsluft- und einem Lösemittel-Ventil. Diese Ventile dienen zum Spülen der Pumpe. Während des Spülzykluses können diese beiden Ventile abwechselnd angesteuert werden um die Pumpe mit einem Gemisch aus Luft und Lösemittel zu spülen;
-
Rückführ-Ventil zum Ableiten des Pumpen-Spülgemisches in den Auffangbehälter;
-
Je einem Rückschlag-Ventil in den Zuführungs-Anschlüssen der Pulsluft und des Lösemittels. Diese verhindern während des Spülens das Eindringen von Lösemittel in die Pulsluft-Versorgung oder das Eindringen von Druckluft in die Lösemittel-Leitung.
4. Funktion to top
... #########################...

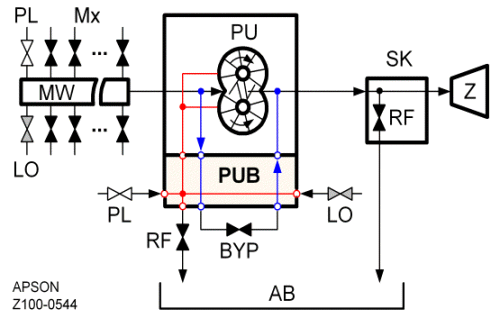

APSON Pumpenspülblock CPY-2000 - Funktionsschema
Legende: PUB = Pumpenspülblock CPY-2000, MW = Medienwechsler, Z = Zerstäuber, BYP = Bypass-Ventil, PL = Pulsluft-Ventil, RF = Rückführungs-Ventil, PU = Pumpe, SK = Sprühkopf, AB = Auffangbehälter, Mx = Medium-Ventil x, LO = Lösemittel-Ventil
Der Pumpenspülblock CPY-2000 besteht aus folgenden Bauteilen:
-
Edelstahl-Block als Schnittstelle zur Pumpe und zur Aufnahme der Ventile und Anschlussleitungen;
-
Bypass-Ventil. Hiermit kann während des Spülzykluses die Lackleitung getrennt und unabhängig von der Pumpe gespült werden kann;
-
Einem Pulsluft- und einem Lösemittel-Ventil. Diese Ventile dienen zum Spülen der Pumpe. Während des Spülzykluses können diese beiden Ventile abwechselnd angesteuert werden um die Pumpe mit einem Gemisch aus Luft und Lösemittel zu spülen;
-
Rückführ-Ventil zum Ableiten des Pumpen-Spülgemisches in den Auffangbehälter;
-
Je einem Rückschlag-Ventil in den Zuführungs-Anschlüssen der Pulsluft und des Lösemittels. Diese verhindern während des Spülens das Eindringen von Lösemittel in die Pulsluft-Versorgung oder das Eindringen von Druckluft in die Lösemittel-Leitung.
5. Technische Daten to top
| Benennung | APSON Pumpenspülblock CPY-2000 |
| Medien | Lacke, Lösemittel, Laugen, u.a. |
| Mediendruck | max. 12 bar |
| Ventil-Bestückung | vier 2/2-Wege Lackventile 2000 |
| Werkstoff | Edelstahl |
| Dichtungs-Werkstoffe | Teflon™, Viton™, oder nach Kundenwunsch |
| Ventil-Steuerluftdruck | min. 6 bar bis max. 8 bar, gemessen an den Ventilen |
| Steuerluftdruck-Anschluss | für Schlauch, D = 4 mm, d = 2,7 mm, oder nach Kundenwunsch |
| Lösemittel- Anschl. LM | für Schlauch, D = 8 mm, d = 6 mm, oder nach Kundenwunsch |
| Pulsluft- Anschluss PL | für Schlauch, D = 8 mm, d = 6 mm, oder nach Kundenwunsch |
| Bypass- Anschluss BY | für Schlauch, D = 6 mm, d = 4 mm, oder nach Kundenwunsch |
| Medien-Ausgang | für Schlauch, D = 6 mm, d = 4 mm, oder nach Kundenwunsch |
| Rückführungs- Anschluss RF: | für Schlauch, D = 8 mm, d = 6 mm, oder nach Kundenwunsch |
| Abmessungen: |
|
| Befestigung: | direkt an der Pumpe |
| Masse: | ca. 1,5 kg |
6. Bestell-Daten to top
| Benennung | Bestell-Nr. |
|---|---|
| APSON Pumpenspülblock CPY-2000, komplett | 030-A001 |
| APSON Lackventil 2000 (Ersatzteil) | 060-A008 |
| APSON Rückschlagventil 2000 (Ersatzteil) | 100-A001 |
Optionen:
-
Adapter zum Anbau an die spülbare Barmag™ Pumpe für 3 ccm/Umdrehung
