1. Einleitung ^^ to top

Der APSON Lackwechsler LCLT-20K4 Inline ist ein modular erweiterbares Schaltwerk für unter Druck stehende chemisch aggressive Arbeitsmaterialien, z.B. Lacke, Lösemittel, Laugen. Er ist eine Weiterentwicklung des standardmäßigen Lackwerchslertyps und gehört zur Klasse der Inline-Lackwechsler mit großem Inline-Duchsatz für viele Abnahmestellen. Der Lackwechsler besteht aus maximal 23 Schaltblöcken. Jeder Block ist mit 1 Durchgangskanal (Inline-Kanal) und 4 unabhängigen Ausgangskanälen (A-B-C-D) versehen. Jeder Ausgangskanal eines Blockes ist unabhängig von den anderen Ausgangskanälen mit pneumatisch steuerbaren APSON Ventilen oder APSON Verschlussschrauben bestückbar. Dieser Lackwechslertyp ist auch als molchbare Ausführung lieferbar (APSON LCLT-20K4-N, Lackwechsler zum Rückgewinnen der Restmengen).

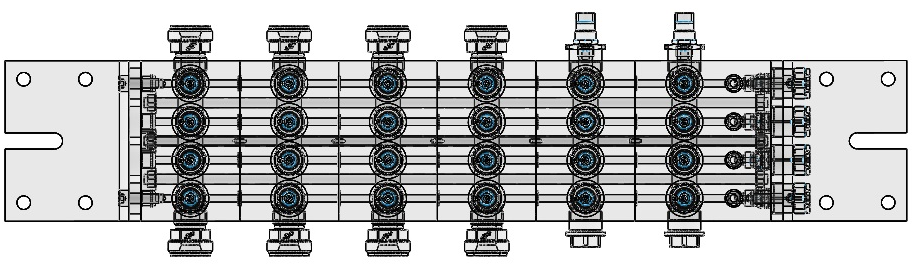

Abb. 1: APSON LCLT-20K4 Inline für 4 Lacke (mit 1 Luft- und 1 Dumpblock)
Aufgrund der Mehrkanaligkeit, sind ökonomische A-B bis A-B-C-D Systeme oder Spezial-Anwendungen realisierbar. Alle vier Ausgangskanäle lassen sich zu demselben Lack, oder jeder Ausgangskanal zu einem unterschiedlichen Lack durchschalten. Die molchbare Ausführung des Lackwechslers ermöglicht Lackierprozesse ohne Arbeitspausen (Rückdrücken der Restmengen, Spülen der Leitungen, Wiederbeschickung mit neuem Arbeitsmaterial), weil der inaktive Systemteil zur Rückgewinnung der Restmengen von altem Lacktyp und Vorladung mit einem neuen Lacktyp genutzt werden kann, während ein anderer Systemteil produziert.
Der molchbare APSON LCLT-20K4-N ermöglicht fast vollständiges Rückgewinnen der Restmengen durch Rückdrücken des jeweiligen Arbeitsmaterials aus den Versorgungsleitungen und Lackwechslern in das Versorgungssystem. Er bietet großen Materialdurchsatz und ermöglicht aufgrund der Konstruktion und der eingesetzten totraum-minimierten APSON-Ventiltechnik sehr gute Spülbarkeit sowohl der Zuführleitungen als auch der Abführleitungen des Lackiersystems.

2. Leistungsmerkmale ^^ to top

  • Großer Inline-Durchsatz und sehr gute Spülbarkeit, N-Version ist molchbar.
  • Umweltschonend aufgrund kurzer Spülzeiten und Arbeitsmaterial-Rückgewinnung (N-Version).
  • Modular erweiterbar auf die gewünschte Anzahl von Medien (maximal 23 Blöcke).
  • Totraum-minimierte Ventile und spül- und durchsatz-optimierte Leitungskanäle.
  • Kostensparend aufgrund von 4 Kanälen und minimalem Arbeitsmaterialverbrauch.
  • Einfache Handhabung bei der Montage und Wartung.
  • Material: Edelstahl, somit robust und verschleißfest.
  • Unempfindlich gegen Laugen und schwache Säuren.

3. Aufbau & Funktion ^^ to top

Der APSON LCLT-20K4 besteht aus maximal einundzwanzig 4-kanaligen Schaltblöcken für Lack (LB), einem Lackwechsler-Endblock (spezieller Schaltblock, normalerweise oben) für den Medien-Auslass, und einer Cleaner/Dump Gruppe (normalerweise unten). Die Cleaner/Dump Gruppe besteht aus einem normalen Schaltblock (AB) für die Versorgung mit Luft und einem speziellen Dumpblock (DB) für die Versorgung mit Lösemittel (S) und zum Spülen (Dump oder Rückführung).
Abb. 2: APSON LCLT-20K4 -- Funktionsschema (für 2 Lackwechsler)
Legende: LB = Schaltblöcke für Lack, AB = Schaltblock für Luft, DB = Schaltblock für Dump bzw. Rückführung, A, B, C, D = Ausgangskanäle, V = 2/2-Wege Ventile, L.. = Lack bzw. Arbeitsmedium, PL.. = Steuerluft für Lackventile (Pneumatic), PU = Pumpe, PR = Druckregler/Druckbegrenzer, RS = Ringleitung-System (Beispiel für dekantierende Arbeitsmedien), TS = Stichleitung-System (Beispiel), T = Verschlussschraube, PA.. = Steuerluft für Luft (A), PS.. = Steuerluft für Lösemittel (S), D.. = Dump bzw. Rückführung.
Der Luft-Block und jeder Lack-Block haben vier Schraub-Fassungen für Lackventile. Der Dump-Block hat vier frontseitige Ausgänge, vier frontseitige und vier endseitige Schraub-Fassungen für Lackventile. Somit lassen sich pro Block maximal vier Inline-Kanäle unabhängig voneinander auf die vier Ausgangskanäle durchschalten. Die Lackwechslerblöcke haben an jeweils einem Ende des Ausgangskanals je eine Dichtung (pro Kanal) zum Abdichten der benachbarten Blöcke sowie zwei Stifte zum Ausrichten der Blöcke beim Zusammenbau des Lackwechslers. Die Bauteile bestehen standardmäßig aus Edelstahl.
Während eines Spülzykluses speisen die jeweiligen Ventile der Cleaner/Dump Gruppe (AB und DB) mehrmals abwechselnd für jeweils kurze Zeit Luft und Lösemittel und in den zu spülenden Ausgangskanal der Schaltblöcke des eigentlichen Lackwechslers (LB) ein.

4. Technische Daten ^^ to top

Benennung APSON Lackwechsler LCLT-20K4 Inline, mit Cleaner/Dump Gruppe, ohne Rohr- und Schlauchverschraubungen (oder gemäß Kundenwunsch)
Arbeitsmaterialien / Medien Lacke, Lösemittel, Laugen, schwache Säuren, etc.
Anzahl der Blöcke Maximal 23 Blöcke (maximal 21 Blöcke für Lack)
Arbeitsmaterialdruck Maximal 15 bar
Ventil-Bestückung (optional) APSON 2/2-Wege Ventile LV-2014-6P, totraum-minimierte Ventiltechnik, Anordnung und Bestückung gemäß Kundenwunsch
Werkstoffe Edelstahl
Dichtungen Viton™, Gummi, oder gemäß Kundenwunsch
Inline-Durchgänge DN20, für Rohr-Anschlüsse, oder gemäß Kundenwunsch
Anschlüsse für Lack G1", oder reduziert, gemäß Kundenwunsch
Anschlüsse für Luft, Lösemittel G1/4" für Schlauch D × d = 8 × 6 mm, oder gemäß Kundenwunsch
Abmessungen eines Blocks
Länge × Breite × Höhe
70 × 130 × 80 mm (ohne Ventile und Verschraubungen)
Masse ca. 4,9 kg pro Block

5. Bestell-Daten ^^ to top

Benennung  Bestell-
   Nummer
APSON Lackwechsler LCLT-20K4, mit Cleaner/Dump Gruppe, ohne Rohr- und Schlauchverschraubungen, Anzahl der Lacke oder Sonderanfertigungen gemäß Kundenwunsch 050-A296
APSON Lackwechsler LCLT-20K4-N Molchbar, mit Cleaner/Dump Gruppe, ohne Rohr- und Schlauchverschraubungen, Anzahl der Lacke oder Sonderanfertigungen gemäß Kundenwunsch 050-A296-1
APSON 2/2-Wege Lackventil LV-2014-6P (Ersatzteil) 060-A039-6
APSON Verschlussschraube VS-2008 (Ersatzteil) 100-0886
APSON Rückschlagventil (Ersatzteil) 100-A014-5
APSON Reduzierung G3/4" - G1/2" (Ersatzteil) 200-0655
APSON Verschlussschraube G3/4" (Ersatzteil) 200-0656
