Lackwechsler LCM-2010 Mini

Lackwechsler LCM-2010 Mini
Prospekt Download

1. Einführung ^^ to top

Der APSON Lackwechsler LCM-2010 Mini ist ein sehr kompakter Lackwechsler für aggressive, flüssige Arbeitsmaterialien, z.B. Lacke, Lösemittel, Laugen. Aufgrund der Konstruktion und des großen Durchsatzes ist er sehr gut spülbar und einsetzbar sowohl für Universal-Lacke als auch Metallic-Lacke. Desweiteren kann dieser Lackwechsler-Typ auch eingesetzt werden als spülbarer Verteiler.
Aufgrund des eingesetzten Ventil-Typs mit Tandem-Kolben, APSON Miniventil VNT-3011 ist der Lackwechsler mit den standardmäßigen Pneumatik-Drücken der Industrie betreibbar.

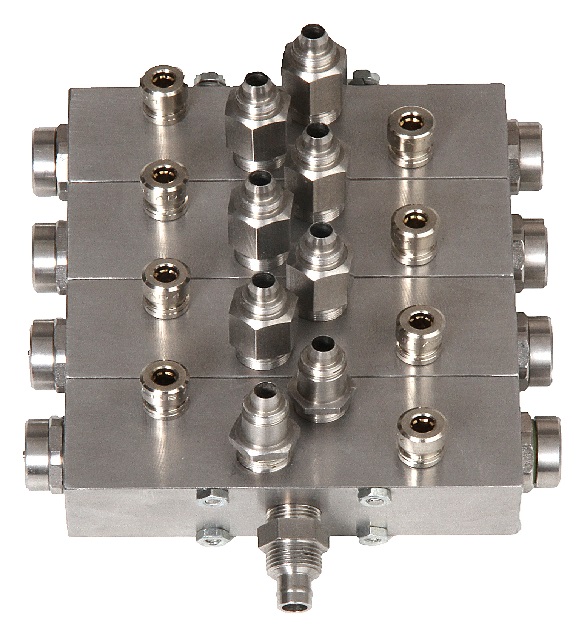

APSON LCM-2010 bestückt mit APSON Miniventilen VNT-3011

2. Leistungsmerkmale ^^ to top

  • Umweltschonend aufgrund sehr guter Spülbarkeit und kurzer Spülzeiten.
  • Kostensparend aufgrund minimierten Material- und Lösemittelverbrauchs.
  • Besonders kompakt und geeignet für enge Raumverhältnisse.
  • Totraumfreie APSON Miniventile VNT-3011, spül- und durchsatz-optimierte Material-Kanäle.
  • Aus Edelstahl, verschleißfest und unempfindlich gegen Laugen und schwache Säuren.
  • Erweiterbar auf die gewünschte Anzahl von Material-Eingängen bzw. Lacken.
  • Einfachste Handhabung bei der Montage und Wartung.

3. Aufbau & Funktion ^^ to top

Der APSON LCM-2010 besteht aus mindestens einen Spülblock (am oberen Ende), einer variablen Anzahl von Erweiterungsblöcken (standard Mini-Ventilblöcke im mittleren Teil), und einem Ausgangsblock mit zentralem Ausgangskanal (am unteren Ende). Alle Ventilblöcke sind miteinander verschraubbar und sind mit maximal je zwei Mini-Ventilen bestückbar. Zum Befestigen des Lackwechslers ist ein Winkelprofil vorzusehen. Im folgenden Bild sind die Muttern der Schlauchanschlüsse nicht dargestellt.
APSON LCM-2010 bestückt mit APSON Miniventilen VNT-3011

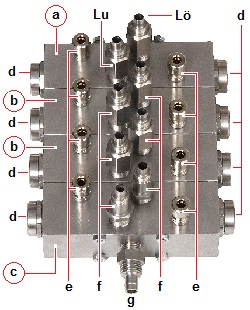

Legende: a=Spülblock mit je einem Anschluss für Lu=Luft bzw. Lö=Lösemittel (oberster Anschluss), b=Erweiterungsblöcke, c=Ausgangsblock, d=Miniventile, e=Anschlüsse für Pneumatik-Ansteuerung, f=Materialeingänge, g=Materialausgang.

4. Technische Daten ^^ to top

Benennung: APSON LCM-2010
Arbeitsmaterialien: Lacke, Lösemittel, Laugen, etc.
Materialdrücke: Maximal 15 bar *
Pneumatik-Ansteuerdruck: Circa 6 bis 8 bar *
Ventilbestückung: 2/2-Wege APSON Miniventile VNT-3011
(für Stichleitungen oder Ringleitungen mit ständigen Material-Umlauf) *
Werkstoffe: Edelstahl, Viton™, Kalrez™, Teflon™ *
Materialeingänge und -ausgang: Für Schlauch: D × d = 8 × 6 mm *
Abmessungen unbestückt,
Länge × Breite × Höhe:
Circa 79 × 25 × 25 mm
Abmessungen bestückt,
Länge x Breite × Höhe:
Circa 98 × 25 × 60 mm, mit Ventilen und Anschlüssen
Masse, unbestückt: Circa 300 g, pro Block, falls aus Edelstahl
Masse, bestückt: Circa 370 g, pro Block, mit Ventilen und Anschlüssen
* Oder gemäß Spezifikation des Kunden.

5. Bestell-Daten ^^ to top

Benennung Bestell-
 Nummer
APSON Lackwechsler LCM-2010 Mini (bestehend aus Spülblock, Ausgangsblock und einer Anzahl von Erweiterungsblöcken, gemäß Anfrage des Kunden) 050Axxx
APSON Miniventil VNT-3011 060A060
Option: Anschlussmöglichkeit für Ringleitung mit ständigem Material-Umlauf, oder gemäß Kundenspezifikation.
