Lackwechsler SR-24 Eigensicher
Prospekt Download
1. Einführung to top
Standardmäßige Lackwechsler bestehen normalerweise aus einer Reihe verschraubter Ventilblöcke, mit einem längs durchgehenden gemeinsamen Ausgangskanal. Ein standardmäßiger Ventilblock hat zwei Eingänge mit
jeweils einem Ventil zum Durchschalten von Medien (Lack, Lösemittel, Druckluft) zum Ausgangskanal. Falls ein oder mehrere Medienventile unbemerkt undicht werden, können diese während dem Lackieren zusätzlich falsche Medien
in den Ausgangskanal einspeisen. Das lackierte Objekt erhält somit einen falschen Farbton und verursacht unnötige Kosten weil es erneut lackiert werden muss. Des weiteren können in Lacksystemen mit Lackumlauf und unterschiedlichen
Versorgungsdrücken, kostenträchtige Lack- oder Lösemittel-Einstreuungen erfolgen.
Der APSON SR-24 Lackwechsler löst dieses Problem zuverlässig. Er ist ein eigensicherer rotatorischer Lackwechsler, der so konstruiert ist, dass während dem Lackieren sein Ausgang ausschließlich mit einem einzigen
Lackeingang verbunden ist. Deshalb ist eine Einstreuung anderer Medien ausgeschlossen. Der Lackwechsler ist vorgesehen für industrielle Lackieranlagen und ist geeignet für Lösemittel, Druckluft und Lacke auf Basis von Lösemittel
oder Wasser. Er ermöglicht schnelle und sichere Lackwechsel sowie ökonomische Spülungen mit nur wenig Lösemittel.

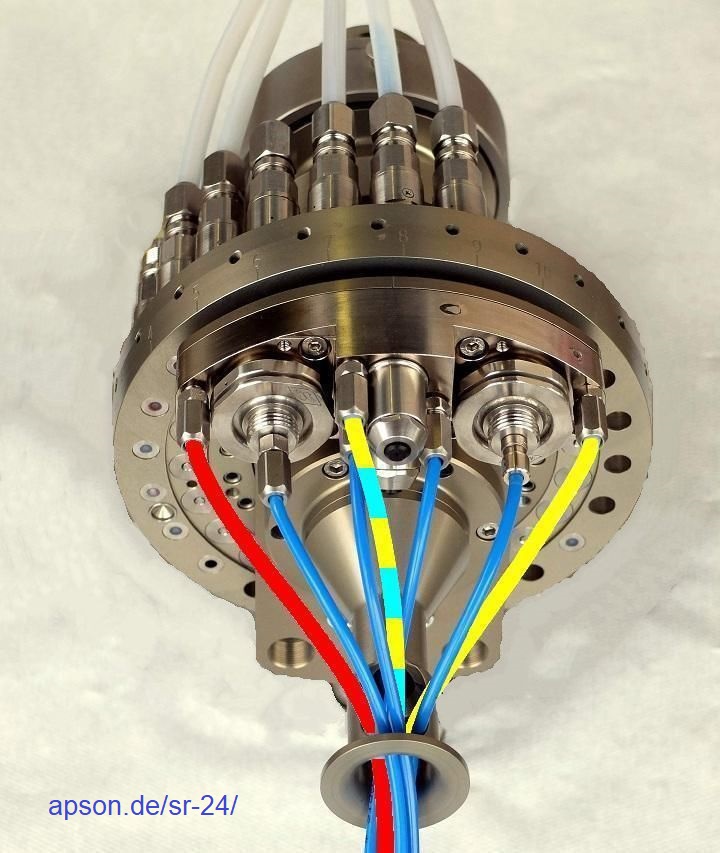

APSON Lackwechsler SR-24 Eigensicher (Patentiert)
2. Leistungsmerkmale to top
-
Eigensicher – eine Einstreuung ungewollter Medien ist sicher ausgeschlossen.
-
Lackwechsler mit kleinem Aussendurchmesser und max. 24 Mini-Lackventilen.
-
Nur ein Ansteuerschlauch für alle Lackventile (APSON Patent) – spart Elektronik und Schläuche.
-
Lackventile mit Tandemkolben – ermöglichen kompakte Bauweise und geringeren Verbrauch von Druckluft.
-
Jedes Lackventil ermöglicht Lackversorgung per Stichleitung oder Umlaufleitung.
-
Hot-swap Lackventile (Stator) ausbaubar ohne Öffnung des Medienpfades (Option).
-
Großer Durchsatz, gute Spülbarkeit, kurze Spülzeiten – umweltfreundlich.
-
Druckregler und Schaltventile befinden sich auf dem mittels Nadellager gelagerten Rotor.
-
Ermöglicht kurzen Schlauch zu Pumpe/Sprühkopf – ergibt minimale Spülverluste.
3. Aufbau und Funktion to top
Der APSON SR-24 Lackwechsler ist für maximal 24 Lacke vorgesehen. Er hat einen maximalen Durchmesser von 180 mm und besteht aus Adapter, Kupplung, optional einer Referenzierscheibe und Sensor, Halter, Stator und „Rotor“. Der
Adapter, die Kupplung und der Halter sind vom Kunden zu spezifizieren. Die Referenzierscheibe RD sowie der Referenziersensor RS sind optional. Diese sind gedacht zum schnellen automatischen Referenzieren.
Der Stator besteht aus einem Pneumatikzylinder, einer Antriebswelle und einem Ventilring mit den Bohrungen zum sicheren Einrasten des Rotors in der Position des anzusteuernden Lackventils.
APSON Lackwechsler SR-24 Eigensicher -- Aufbau und Funktion
Der Pneumatikzylinder dient zum Andocken bzw. Abdocken des Rotors. Er ist bestückt mit zwei Pneumatik-Anschlüssen H1 bzw. H0 zum Beaufschlagen des Pneumatikzylinders mittels Druckluft, sowie zwei Sensoren zum
eindeutigen Erkennen ob der Rotor angedockt oder abgedockt ist. Der Pneumatikzylinder enthält einen pneumatisch verschiebbaren Kolben K mit hohler Kolbenstange, an der der Rotor drehbar befestigt ist.
Der Ventilring enthält die Bohrungen zum Befestigen der Lackventile LV sowie einen gemeinsamen Ringkanal P für die Druckluft zum Ansteuern der Lackventile. Jedes Lackventil ist wahlweise anschließbar an eine
Umlaufleitung U oder eine Stichleitung S. Die Ansteuerung des gewünschten Lackventils erfolgt in drei Schritten: 1. Positionieren des Rotors. 2. Andocken des Rotors zum mechanischen Betätigen des zugeordneten Druckluft-Freigabeventils
FV auf dem Stator mittels Pin FP am Rotor. 3. Freigabe der Druckluft P zum Ansteuern des Lackventils. Im Falle von Anwendungen mit höherem Lackdruck ist nur ein einziger Druckverstärker für alle Lackventile erforderlich. Ventilinseln
für die Ansteuerung der Lackventile sind nicht erforderlich.
Der Rotor ist mittels Nadellagern gelagert und ist sowohl schiebbar als auch drehbar. Er hat einen Freigabepin FP und enthält Medienkanäle zum Lackieren, Push-out und Spülen mittels einer Sequenz aus Luft LU
und Lösemittel LÖ. Mittels Push-out kann der Lack zwischen Rotor und Rückführventil RFV im Zerstäuber fast vollständig zum Lackieren verwendet werden (siehe Abbildung). Auf dem Rotor befinden sich auch die Medien-Freigabeventile
SV und Druckregler DR zum Spülen, sowie für den Push-out. Das einzustellende Volumen, bzw. die einzustellende Torzeit für den Push-out, ist abhängig von den Eigenschaften des jeweilig auszudrückenden Lackes, sowie vom Druck
des Mediums, das für den Push-out verwendet wird.
4. Technische Daten to top
| Benennung: | APSON Lackwechsler SR-24 Eigensicher |
| Medien: | Wasser- und Lösemittel-basierte Metallic- und Standardlacke, Lösemittel, Druckluft, Laugen. |
| Medientemperatur: | Circa +5 .. +35 °C. |
| Mediendruck: | Circa 8 bar (max. 20 bar, falls ein pneumatischer Druckverstärker erforderlich ist). |
| Ansteuerdruck: | Circa 8 bar (max. 16 bar mittels Druckverstärker, falls höherer Lackdruck erforderlich ist). |
| Maximale Positionierungsdauer: | Circa 1 Sekunde, bei standardmäßigem Rotor und Beschleunigung von circa +/- 60 Ups/s [1/s²], für das Überfahren von 23 Positionen (z. B. von Pos. 1 zu Pos. 24). |
| Lackwechseldauer: | Circa 10 .. 15 Sekunden, je nach Lack, Lösemittel, deren Druck, usw. |
| Lackventile: | Maximal 24 Mini-Lackventile mit Tandem-Kolben, für den Stator. |
| Steuerventile: | 2 normale pneumatisch steuerbare Lackventile mit Tandem-Kolben, für den Rotor. |
| Druckregler: | 2 pneumatisch steuerbare Mini-Lackdruckregler, für den Rotor. |
| Lack-Anschlüsse: | Für Lackschlauch, Ø 3x6 mm. |
| Steuer-Anschlüsse: | Für Pneumatikschlauch, Ø 2x4 mm. |
| Masse und Maße: | Circa 7 kg, Länge ca. 300 mm, Ø 180 mm (ohne Halter, Motor, Kupplung). |
5. Bestell-Daten to top
| Produkt-Benennung | APSON Bestell-Nr. |
| APSON Lackwechsler SR-24 Eigensicher | 050A307 |
| APSON SR-24-RLV Lackventil für den Rotor | 060A060-7 |
| APSON SR-24-RPR Pneumatischer Mini-Lackdruckregler für den Rotor | 040A035-40 |
| APSON SR-24-SLV Mini-Lackventil, für den Stator | 060A070-8 (!) |
| APSON SR-24-SLVP Mini-Lackventil mit Betätigungspin für Anschlüsse mit Absperrfunktion, für den Stator | 060A070-81 |
| APSON SR-24-YU Schlauch-Y-Anschluss für Umlauf, 6x9 .. 4x6 mm | 100A027 |
| APSON SR-24-YUB Schlauch-Y-Anschluss für Umlauf 6x9 .. 4x6 mm, mit integrierter Absperrfunktion (nur für Lackventil 060A070-81) | 100A028 |
| APSON SR-24-JSB Schlauch-Anschluss für Stichleitung 6x9 mm, mit integrierter Absperrfunktion (nur für Lackventil 060A070-81) | 100A029 |
| APSON SR-24-SKN Stiftschlüssel für die Lochmutter | 100-1785 |
| APSON SR-24-SKR Stiftschlüssel für den Rotor | 100-1786 |
Optionen: Halter, Adapter, Kupplung. Sonderwünsche, sind gemäß Kundenspezifikation lieferbar.
(!) Falls Hot-swap Funktionalität für die Lackventile des Stators erforderlich ist, bitte den Ventil-Typ ..-81 und entsprechende Anschlüsse mit Absperrfunktion (..YUB bzw. ..JSB) bestellen.
