Der APSON Lackwechsler LCLT-25K4
Inline ist ein modular erweiterbares Schaltwerk für unter Druck
stehende chemisch aggressive Arbeitsmaterialien, z.B. Lacke, Lösemittel,
Laugen. Er ist eine Weiterentwicklung des standardmäßigen
Lackwerchslertyps und gehört zur Klasse der Inline-Lackwechsler mit großem
Inline-Duchsatz für viele Abnahmestellen. Der Lackwechsler besteht aus
maximal 23 Schaltblöcken. Jeder Block ist mit 1
Durchgangskanal (Inline-Kanal) und 4 unabhängigen Ausgangskanälen
(A-B-C-D) versehen. Jeder Ausgangskanal eines Blockes ist
unabhängig von den anderen Ausgangskanälen mit pneumatisch steuerbaren
APSON Ventilen oder APSON Verschlussschrauben bestückbar. Dieser
Lackwechslertyp ist auch als molchbare
Ausführung lieferbar (APSON LCLT-25K4-N,
Lackwechsler zum Rückgewinnen der Restmengen).
Aufgrund der Mehrkanaligkeit, sind
ökonomische A-B bis A-B-C-D Systeme oder
Spezial-Anwendungen realisierbar. Alle vier Ausgangskanäle
lassen sich zu demselben Lack, oder jeder Ausgangskanal zu einem
unterschiedlichen Lack durchschalten. Die molchbare Ausführung des
Lackwechslers ermöglicht Lackierprozesse ohne Arbeitspausen (Rückdrücken
der Restmengen, Spülen der Leitungen, Wiederbeschickung mit neuem
Arbeitsmaterial), weil der inaktive Systemteil zur Rückgewinnung der
Restmengen von altem Lacktyp und Vorladung mit einem neuen Lacktyp genutzt
werden kann, während ein anderer Systemteil produziert.
Der molchbare APSON LCLT-25K4-N
ermöglicht fast vollständiges Rückgewinnen der Restmengen durch
Rückdrücken des jeweiligen Arbeitsmaterials aus den Versorgungsleitungen
und Lackwechslern in das Versorgungssystem. Er bietet großen
Materialdurchsatz und ermöglicht aufgrund der Konstruktion und der
eingesetzten totraum-minimierten APSON-Ventiltechnik sehr gute Spülbarkeit
sowohl der Zuführleitungen als auch der Abführleitungen des Lackiersystems.
2. Leistungsmerkmale
^^ to top
Großer Inline-Durchsatz und sehr gute Spülbarkeit, N-Version ist molchbar.
Umweltschonend aufgrund kurzer Spülzeiten und Arbeitsmaterial-Rückgewinnung (N-Version).
Modular erweiterbar auf die gewünschte Anzahl von Medien (maximal 23 Blöcke).
Totraum-minimierte Ventile und spül- und durchsatz-optimierte Leitungskanäle.
Kostensparend aufgrund von 4 Kanälen und minimalem Arbeitsmaterialverbrauch.
Einfache Handhabung bei der Montage und Wartung.
Material: Edelstahl, somit robust und verschleißfest.
Unempfindlich gegen Laugen und schwache Säuren.
3. Aufbau und Funktion
^^ to top

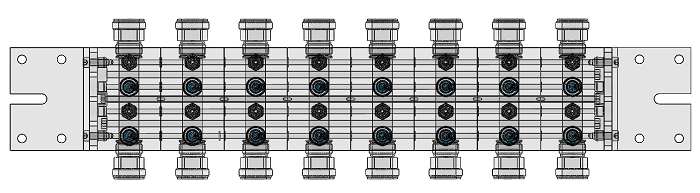

Der APSON LCLT-25K4 Inline besteht
aus maximal dreiundzwanzig Schaltblöcken mit je einem großen Inline-Kanal
(DN25) und mit je vier Ausgangskanälen (A, B, C, D). Der oberste Block und
der unterste Block (Endblöcke) sind spezielle Blöcke
zum Zusammenbauen und Befestigen des Lackwechslers sowie zum Anschluss der
Ausgangskanäle. Lange Lackwechsler mit mehr als 11 Blöcken haben einen
speziell ausgefürten Block (Mittenblock) mit
Gewindebohrungen für den Zusammenbau mittels Gewindestangen.
Jeder Block hat vier Schraub-Fassungen für pneumatisch steuerbare
APSON 2/2-Wege Lackventile. Somit lässt sich pro Block der zugehörige
Inline-Kanal auf max. vier Ausgangskanäle durchschalten. Die Blöcke haben
an jeweils einem Ende des Ausgangskanals je eine Dichtung (pro Kanal) zum
Abdichten der benachbarten Blöcke sowie zwei Stifte zum Ausrichten der
Blöcke beim Zusammenbau des Lackwechslers. Die Bauteile bestehen
standardmäßig aus Edelstahl. Zum Spülen des Lackwechslers (Spülzyklus) ist
mittels einer externen Spülgruppe mehrmals abwechselnd für jeweils kurze
Zeit Lösemittel und Luft in den unteren Anschluss des zu spülenden
Ausgangskanals einzuspeisen.
Legende: A, B, C, D =
Ausgangskanäle, V = 2/2-Wege Ventile, L.. = Lack bzw. Arbeitsmedium, PL..
= Steuerluft für Lackventile (Pneumatik), PU = Pumpe, PR =
Druckregler/Druckbegrenzer, RS = Ringleitung-System (Beispiel für
dekantierende Arbeitsmedien), TS = Stichleitung-System (Beispiel), T =
Verschlussschraube.
4. Technische Daten
^^ to top
Benennung |
APSON Lackwechsler LCLT-25K4
Inline, ohne Rohr- und Schlauchverschraubungen (oder gemäß
Kundenwunsch) |
Arbeitsmaterialien / Medien |
Lacke, Lösemittel, Laugen, schwache Säuren, etc. |
Anzahl der Blöcke |
max. 23 Blöcke |
Arbeitsmaterialdruck |
max. 15 bar |
Ventil-Bestückung (optional) |
APSON 2/2-Wege Ventile LV-2014-6P, totraum-minimierte
Ventiltechnik, Anordnung und Bestückung gemäß Kundenwunsch |
Werkstoffe |
Edelstahl |
Dichtungen |
Viton™, Gummi, oder gemäß Kundenwunsch |
Inline-Durchgänge |
DN25, für Rohr-Anschlüsse, oder
gemäß Kundenwunsch |
Anschlüsse für Lack |
G1", oder reduziert, gemäß Kundenwunsch |
Anschlüsse für Luft, Lösemittel |
G1/4" für Schlauch D = 8 mm, d = 6 mm, oder gemäß
Kundenwunsch |
Abmessungen eines Blocks LxBxH [mm] |
70 x 130 x 80 (ohne Ventile und Verschraubungen) |
Masse |
ca. 5,2 kg pro Block |
Benennung |
Bestell-
Nummer |
APSON Lackwechsler LCLT-25K4,
ohne Rohr- und Schlauchverschraubungen. Anzahl der Lacke oder
Sonderanfertigungen gemäß Kundenwunsch. |
050-A297 |
APSON Lackwechsler LCLT-25K4-N
Molchbar, ohne Rohr- und Schlauchverschraubungen. Anzahl
der Lacke oder Sonderanfertigungen gemäß Kundenwunsch |
050-A297-1 |
APSON 2/2-Wege Lackventil LV-2014-6P (Ersatzteil) |
060-A039-6 |
APSON Verschlussschraube VS-2008 (Ersatzteil) |
100-0886 |
